Описание товара

Отдельные модули связи доступны для различных сетей. Установка нескольких модулей связи в ControlLogix объединительной преодоления или контроля маршрута и информационных данных между различными сетями. Вы можете сообщение через максимум четырех шасси (восемь хмеля связи) маршрут. Вам не нужно контроллер ControlLogix в шасси. модули ControlLogix-XT связи для экстремальных условиях доступны для Ethernet / IP, ControlNet и Data Highway Plus и сети удаленного ввода / вывода.

Ethernet / IP сети

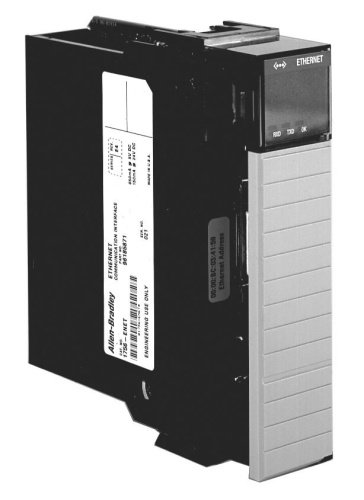

Сетевой протокол Ethernet Промышленная (Ethernet / IP) это открытый промышленный-сетевой стандарт, который поддерживает как в режиме реального времени обмена сообщениями ввода / вывода и обмена сообщениями. Ethernet / IP сети используется вне-шельфа фишки связи Ethernet и физические носители.

Ethernet IP Time Module / Синхронизация

Модуль 1756-ВРЕМЯ содержит встроенный приемник GPS для обеспечения точности спутниковых GPS атомных часов. Здесь проводятся два порта Ethernet для прямого Ethernet синхронизации времени с использованием NTP (Network Time Protocol) и PTP (Precision Time Protocol), где модуль выступает в качестве временного гроссмейстера.

Сети ControlNet

Сеть ControlNet является открытым, управления сетью в режиме реального времени, с высокой пропускной способностью приложений. Сеть ControlNet использует Общий промышленный протокол (CIP), чтобы объединить функциональные возможности сети ввода / вывода и сети равный-равному, обеспечивающий высокую производительность для обеих функций. Сеть ControlNet дает детерминированную, повторяемую передачу всех данных критических управляющих в дополнение к поддерживая передачу без критичных по времени данных. I / O обновления и контроллер к контроллеру блокировки всегда имеют преимущество перед программными закачек и загрузок и обмена сообщениями.

Сеть DeviceNet

Сеть DeviceNet является открытым, сеть низкого уровня, которая обеспечивает связь между простыми промышленными устройствами (например, датчиков и исполнительных устройств) и устройств более высокого уровня (например, контроллеров и компьютеров). Сеть DeviceNet использует проверенную Common Industrial Protocol (CIP) обеспечить контроль, настройка и возможности сбора данных для промышленных устройств.

Data Highway Plus и сети удаленного ввода / вывода

Сеть Data Highway Plus (DH +) поддерживает обмен сообщениями между устройствами.Ссылка удаленного ввода / вывода подключается к удаленному шасси ввода / вывода и других интеллектуальных устройств. Модуль 1756-DHRIO поддерживает обмен сообщениями между устройствами на DH + сети. Функциональность удаленного ввода / вывода позволяет модулю работать в качестве сканера для передачи цифровых и блок трансферов данными с удаленными устройствами ввода / вывода. Модуль 1756-РИО может выступать в качестве сканера или адаптера на Remote I / O ( ) сеть РИО. В дополнение к цифровым и блок трансферов данных, 1756-РИО модуль передает аналоговые и данные специальности без указания сообщений.

Последовательная связь

Последовательный порт контроллера совместим с RS-232 последовательный канал связи. Последовательный порт поддерживает протокол DF1 для связи с другими устройствами на последовательной связи.

DH-485 Сеть

Последовательный порт контроллера совместим с DH-485 коммуникации. Соединение DH 485 не поддерживает удаленное программирование и мониторинг через RSLogix 5000 программного обеспечения.

SynchLink Связь

Модуль SynchLink обеспечивает синхронизацию времени и вещания данных возможности для распределенной движения и скоординированной управления приводом. Модуль SynchLink 1756-SYNCH соединяет шасси ControlLogix к волоконно-оптической линии связи SynchLink. Модуль:

координирует координированное системное время через нескольких шасси ControlLogix.
перемещает ограниченный объем данных от одного к другому шасси с высокой скоростью.
позволяет один контроллер потреблять движения осей данные из контроллера в другой корпус.

Код

Артикул

Описание

165559

1756-CN2

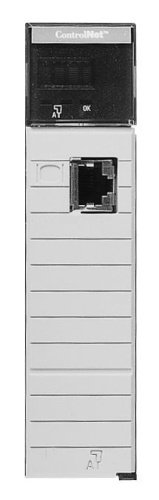

Модуль моста ControlNet связи, стандарт СМИ (5 Мбит)

165560

1756-CN2R

Модуль моста ControlNet связи, резервные СМИ (5 Мбит)

165563

1756-CN2RXT

ControlLogix-XT, модуль моста ControlNet связи, излишним СМИ (5 Мбит)

165561

1756-CNB

Модуль моста ControlNet связи, стандарт СМИ (5 Мбит)

165562

1756-CNBR

Модуль моста ControlNet связи, резервные СМИ (5 Мбит)

165568

1756-DH485

Модуль связи мост DH 485 (19,2 Кбит 9600 Кбит)

165565

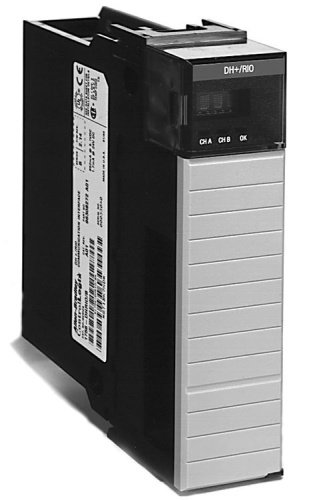

1756-DHRIO

Data Highway Plus / Дистанционное коммуникационный модуль ввода / вывода

165567

1756-DHRIOXT

ControlLogix-XT, коммуникационный модуль Data Highway Plus / удаленного ввода / вывода

165564

1756-DNB

Модуль мост DeviceNet коммуникация; Скорость 125 Kbps (500 м макс),250 Kbps (250 м макс) , 500 Кбит (100 м макс)
