Описание товара

Контроллеры Pico

Семья Пико ™ нано-ПЛК маленький, самый экономичный контроллер предложение, выполняя простую логику, сроки, считая, и операции часы реального времени. Разделение разницу между реле времени и низким уровнем конца ПЛК, контроллер Pico идеально подходит для замены реле, простых задач управления, таких как построение и стоянки освещения и приложений, в которых стоимость является основной проблемой дизайна.

Преимущества

Малый размер контроллер-Пико меньше, чем некоторых реле, экономя места на панели и стоимость системы.
Простота -Пико разработан с простотой использования в виду. Все программирование и данных поправки могут быть сделаны с помощью клавиатуры на борту и ЖК-дисплей.
Гибкость -Выберите один из многих 120/240В переменного тока, 12 В постоянного тока, 24 В постоянного тока, и моделей 24V AC, что все это может быть установлен на монтажной рейке, на машине, или в-панели.Встроенные 8 ампер релейных выходов может управлять спектр электрических компонентов.
Экономика контроллеры-Пико без бортового клавиатуры, ЖК-дисплеем, или часы реального времени позволяют выбрать уровень функциональности, необходимой для вашего приложения.

Описание

Контроллеры Pico может быть либо на DIN-рейку или на панель, или монтируется непосредственно на вашем компьютере. Они предлагают следующие возможности управления:

8 или 12 входов (до 24 входов с расширения ввода / вывода блока).
4, 6 или 8 выходов (до 16 выходов с расширения ввода / вывода блока).
4 мягкие входа, управляемых имеющейся на борту клавиатуры.
16 внутренних бит для хранения промежуточных данных.
16 таймеров.
16 счетчиков (включает в себя 2 частотных счетчика и 2 высокоскоростных счетчиков).
8 в режиме реального времени инструкции часы.
16 аналоговых команд сравнения (12V DC, 24V DC, или единицы 24V AC только).
16 отображения текста экраны.

В зависимости от того, какой контроллер Pico использовании, расширение ввода / вывода может обеспечить до 40 точек ввода / вывода.

Программирование

Использование клавиатуры
Контроллеры Pico, с бортовым клавиатурой и ЖК-дисплеем, может быть запрограммирован полностью из клавиатуры на передней панели. Модели без клавиатуры и ЖК-дисплея программируются с помощью программного обеспечения PICOSOFT программирования или установив предварительно запрограммированную модуль памяти. контроллеры Pico может содержать 128 программ ступеньки. Каждая ступень может содержать три входных инструкции и одну выходную инструкцию. Набор команд включают в себя:

Входные Инструкции допросу-на и изучить-офф.
Выходные Инструкции-выход позволит (ОТЕ), установите (задвижка), сброс (расфиксация), и флип-флоп (переменный вкл / выкл).
Таймер Инструкции-на-задержки, задержки выключения, одиночный импульс, мигает.
Счетчик Инструкция-подсчитать, отсчет.
Часы реального времени Инструкции поворота или выключить на основе время-день и день-неделю (моделей в режиме реального времени-часы только).
Аналоговый Команды сравнения-больше или меньше, чем заданное значение или друг друга (12V DC, 24V DC, или 24 В переменного тока единиц только).
Отображения текста Инструкции-дисплей сообщения, таймеры, счетчики и т.д. на ЖК-дисплее.

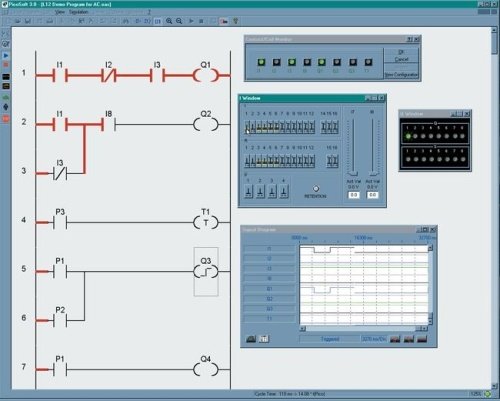

Использование PICOSOFT Программное обеспечение для программирования

Программное обеспечение для программирования PicoSoft (1760-PICOSOFT) позволяет создавать, редактировать, сохранять, загружать, скачивать и тестовые программы для контроллеров Pico. Это программное обеспечение:

Обеспечивает легкий в использовании интерфейс программирования.
Позволяет подключить контроллер Pico к ПК с помощью интерфейсного кабеля компьютера на Пико (1760-CBL-PM02).

С контроллером Пико, подключенного к компьютеру, вы можете:

Сравните программу на компьютере с программой, установленной на контроллере Pico.
Просмотр состояния входов и выходов в вашей программе для контроллера Pico.
Проверьте свою программу с контроллером Пико.

Выходная мощность : 30
Выходное напряжение : 24–28
Выходной ток : 1,3
Входное напряжение : 100–240 В~, 85–375 В=

Код

Артикул

Описание

19857

1606-XLP30E

Однофазное напряжение

165017

1760-CBL-PM02

PC-to-Pico : Кабель для программирования, ПК Стандартный Пико процессор

165012

1760-DNET

Pico: DeviceNet Communications Module

165007

1760-IA12XOW6I

Модули Pico расширения ввода / вывод; Входное напряжение : 120/240V AC. Кол-во входов (цифровой): 12. Кол-во выходов: 6 изолированных реле

165008

1760-IB12XOB8

Модули Pico расширения ввода / вывод; Входное напряжение : 24 V DC. Кол-во входов (цифровой): 12 (4 из цифровых входов DC могут быть использованы как 0…10V DC аналоговых входов). Кол-во выходов: 8 транзистор

165009

1760-IB12XOW6I

164985

1760-L12AWA

Pico контроллер; Линия питания: 120/240 V AC. Входное напряжение : 120V AC. Кол-во входов (цифровой): 8. Кол-во выходов: 4 релейных. Аналоговый: -. Пико Вариация: -

164986

1760-L12AWA-NC
