1771 Универсальный ввода / вывода

Описание товара

1771 Универсальный ввода / вывода контактор обеспечивает полный спектр цифровых, аналоговых и специальных ввода / вывода для широкого спектра приложений. Использование Универсальный ввода / вывода в локальной ввода / вывода шасси системы в PLC 5 ®. Или используйте модуль ввода / вывода связи адаптера разместить ввода / вывода в шасси в месте, удаленном от контроллера.

Особенности

До 32 входов / выходов на модуль
512 через 3072 максимального использования ввода / вывода в любой комбинации
До 50176 максимального использования ввода / вывода
Механическая манипуляция модуля к разъему объединительной платы
Оптическая связь и схема фильтра для снижения уровня шума

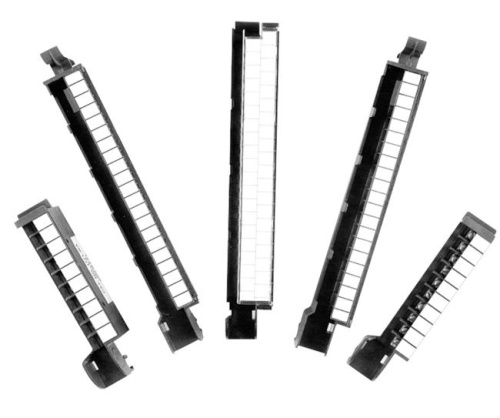

Внешние соединения разрываются на съемном монтажном соединении

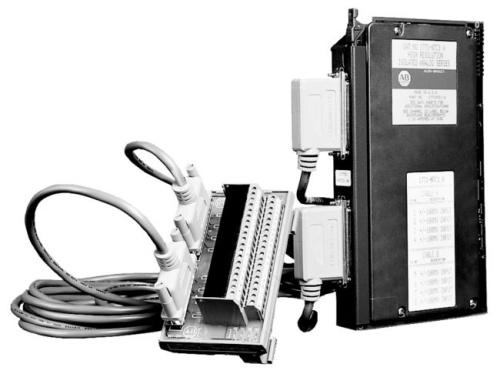

Некоторые модули требуют удаленной терминации панели (ИУП), для соединений ввода / вывода

Описание

1771 Модули дискретного ввода / вывода

Электрические колебания от 5 ... 276V переменного или постоянного тока
Реле контактные модули вывода доступны для диапазонов от 0 ... 276V AC или 0 ... 175V DC
Изолированные входы и выходы на некоторых модулях

1771 Модули аналоговых входов / выходов

До 16-битным разрешением
Доступные температурные модули
Программное обеспечение по выбору функции включают в себя цифровую фильтрацию и выбор диапазона за I / O

1771 Модули особого ввода / вывода

Модули управления процессом
Модули позиционирования
Многие специализированные модули, в том числе высокоскоростного логики контроллер и настраиваемый расходомер модуль

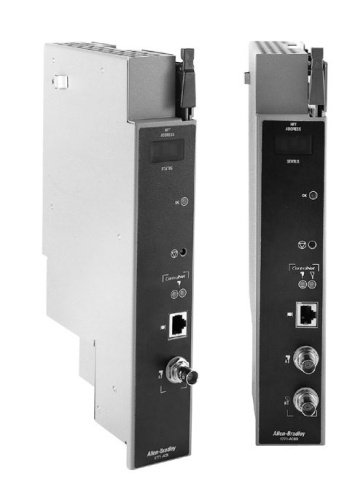

1771 I / O коммуникационные модули адаптер

Используйте модуль адаптера связи I / O 1771 для взаимодействия с модулями ввода / вывода, расположенных на удалении от контроллера PLC 5 ®
Доступно для ControlNet ™ (включая резервный СМИ) сети, Universal Remote ссылку ввода / вывода, или Extended локального ввода / вывода (на некоторых контроллеров)

Специализированные модули ввода / вывода

1771 Управление процессом / вывода Модули ввода

Это модуль контроля температуры является интеллектуальным модулем ввода / вывода, который может вместить 8 нагрев / охлаждение ПИД-регуляторов для приложений контроля температуры. Модуль имеет 8 аналоговых входов, каждый из которых функционирует в качестве входа для контура ПИД-регулирования. Алгоритм PID выполняется в модуле для каждого из циклов. Выход каждого цикла посылается из модуля в таблице данных процессора PLC и как числовое значение, и в пропорции времени выхода (TPO) сигнала.

1771 Модули позиционирования ввода / вывода

Модуль ввода Серый датчика содержит декодер, преобразующий входное значение серо-кода 8-битный от абсолютного датчика в 8-битном природного двоичного значения. Это абсолютное значение положения доступна через ввода / вывода сканирования в таблице отображения входов. Выход нулевой скорости отключает движение механизмов, если отказ датчика обнаруживается. Этот модуль совместим с PLC-5 процессоров.
Модуль управления впрыска представляет собой модуль самонастройки управления с обратной связью предназначен для термопластичных и термореактивных литьевых машин. Модуль управления впрыска работает с процессором PLC 5 и интерфейса оператора (1784-T30C или 2711-КС1) с использованием программного обеспечения ProSet ™, чтобы создать общую систему управления машины. Модуль контролирует гидравлическую скорость цилиндра и давление независимо от его процессора. Модуль настраивается пользователем. Он имеет профили выполнения программы и выбираемые на борту.
Модуль пластиковые выдувные является специализированным модулем, который управляет наркотики инъекционным путем, зажим и извлечь фазы литьевой машины. Модуль выполняет управление с открытым или замкнутым контуром и может адаптироваться к большинстве гидравлических конфигураций.
Пара модулей Со-инъекций может управлять фазой впрыска пластиковой литьевой машины с 2 головами инъекций. Каждый модуль контролирует один из двух глав. В сочетании с двумя 1771-QI модули управления со-инъекции, модуль 1771 QDC может быть использован для контроля зажима и выброс.
Модуль счетчика высокоскоростной имеет 4 высокоскоростных BCD или 12-битные счетчики естественные двоичный. Счетчик входы могут принять импульсы от датчиков, импульсных генераторов постоянного тока, счетчики постоянного тока потока и механическими концевыми выключателями. Количество и скорость доступны к процессору PLC.

Код

Артикул

Описание

165341

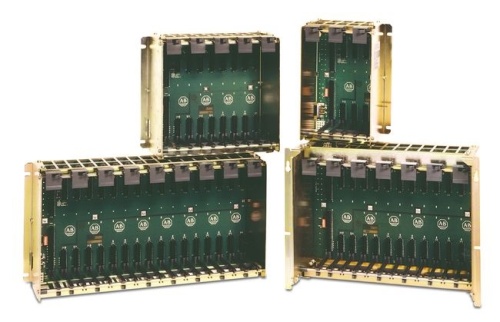

1771-A1B

Шасси: I/O chassis for 1771 I/O modules. габариты (HxWxD), Approx.: 315 x 229 x 193 mm (12.4 x 9.0 x 7.6 in). Вес: 3.6 kg (8.0 lb)

165342

1771-A2B

Шасси: I/O chassis for 1771 I/O modules. габариты (HxWxD), Approx.: 315 x 356 x 193 mm (12.4 x 14.0 x 7.6 in). Вес: 4.7 kg (10.3 lb)

165343

1771-A3B

Шасси: I/O chassis for 1771 I/O modules. габариты (HxWxD), Approx.: 339 x 484 x 217 mm (13.53 x 19.0 x 8.5 in). Вес: 8.7 kg (19.1 lb)

165344

1771-A3B1

Шасси: I/O chassis for 1771 I/O modules. габариты (HxWxD), Approx.: 315 x 483 x 193 mm (12.4 x 19.0 x 7.6 in). Вес: 5.7 kg (12.6 lb)

165345

1771-A4B

Шасси: I/O chassis for 1771 I/O modules. габариты (HxWxD), Approx.: 315 x 610 x 193 mm (12.4 x 24.0 x 7.6 in). Вес: 6.7 kg (14.8 lb)

165339

1771-ALX

1771 I / O : Расширенный местный модуль адаптера ввода / вывода; Расширенный Часовой ввода-вывода порт адаптера /

165340

1771-ASB

1771 I / O : Универсальный модуль адаптера удаленного ввода / вывода; Универсальный пульт дистанционного ввода-вывода порт адаптера /

165429

1771-CFM

Настраиваемый модуль расходомер ; кол-во I/O: 4 цифровых входа: •50 mV…200V AC peak — магнитный датчик; •4…40V DC (TTL compatible) •Bently 3300 5 & 8 mm — proximity pickups 4 цифровых выхода: 5…40V DC (подается пользователем). Ток нагрузки: 1.0 A max.. Подключение: 1771-WN

165424

1771-DL

Модуль ввода Серый датчика; Затраты: 12…24V DC 8 bit absolute encoder (gray code format only). Входная частота, Max.: 1 kHz. Выходы: (1) 120V AC 0.5 A continuous zero speed switch. Подключение: 1771-WB
