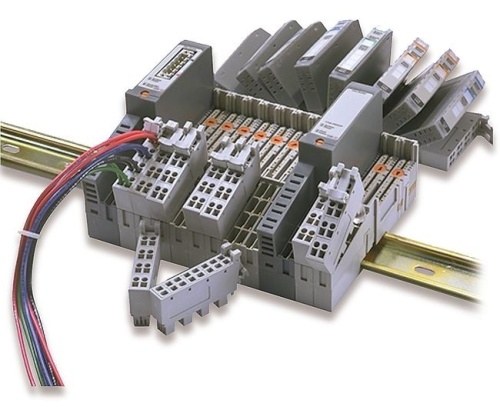

Аналоговые модули ввода/вывода серии 1734 POINT I / O

Кат.№.

Затраты

Дальность приема сигнала

Разрешение входа

Точность

Переходная характеристика, на канал

Тип входного преобразования

PointBus ток (мА)

Внешний источник постоянного тока, макс.

Максимальная рассеиваемая мощность.

Единица контактной базы

1734-IE2C

2 несимметричных

4 ... 20 мА

0 ... 20 мА

16 бит - более 21 мА

0,32 м / CNT

0.1% шкалы при 25 ° C ⋆

70 мс при частоте режекции = 60 Гц (по умолчанию)

80 мс при частоте режекции = 50 Гц

16 мс при частоте режекции = 250 Гц

8 мс при частоте режекции = 500 Гц

Delta Sigma

75 мА

10 мА

0,6 Вт при 28,8 В постоянного тока

1734-ТБ или 1734-TBS

1734-IE4C

4 несимметричных

1734-IE8C

8 несимметричных

1734-IE2V

2 несимметричных

0 ... 10 В

± 10 В

15 бит плюс знак

320 м V / CNT в однополярного или биполярного режима

0.1% шкалы при 25 ° C ⋆

Delta Sigma

75 мА

15 мА

0,75 Вт при 28,8 В постоянного тока

1734-ТБ или 1734-TBS

1734-IE4S

4 несимметричных  , безопасность с самым высоким рейтингом

+ /-5V входов постоянного напряжения

+ /-10V DC Входы напряжения

0 ... 20 мА Входы тока

0 ... 24 В постоянного тока тахометр

12 бит

Режим напряжения: ± 0,5% полной шкалы при 25 ° C

Текущее режиме: ± 0,6% полной шкалы при 25 ° C

Тахометр режиме: ± 0,1% / ° С/100 Гц

450 мс при частоте фильтра 1 Гц =

125 мс при частоте фильтра = 5 Гц

72 мс при частоте фильтра = 10 Гц

25 мс при фильтре частота = 50 Гц

Последовательная аппроксимация
