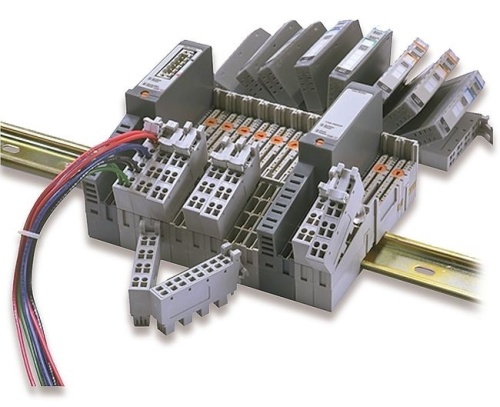

Адаптер ввода / вывода и коммуникационных интерфейсных модулей 1734 Point

Описание товара

POINT I / O имеет два класса интерфейсов связи.

Модуль адаптера ввода / вывода обеспечивает изолированный DC / DC преобразователь между входящими 24V DC и 5V на плате. Вы можете подключить до 13 модулей ввода / вывода и адаптер ввода / вывода с максимум 10 field power. Дополнительные модули входа / вывода требуют использования одного или нескольких POINT I / O 24V DC модулей расширения. Адаптер ввода / вывода поддерживает до максимум 63 модулей ввода / вывода. Модули адаптера I/O доступны для ControlNet, DeviceNet (с и без подключения подсети), Ethernet / IP или сети PROFIBUS DP. DeviceNet Модуль интерфейсаинтерфейсов модулей ввода / вывода по ссылке DeviceNet и преобразует поля 24 В постоянного тока для 5V DC питании задней шины. Платы питания, полученных из сети DeviceNet и не изолирован. Схем ввода / вывода требуют питания, указанное для модуля ввода / вывода подключен к правому модуля интерфейса связи. Вы можете подключить до 13 модулей ввода / вывода к интерфейсу модуля связи DeviceNet, с максимум 10 полей власти.

Кат. №.	Диапазон входного напряжения	Поле Требования со стороны сети	Пусковой ток	Потребляемая мощность (Вт) при 24	Максимальная рассеиваемая мощность.	PointBus ток (мА)
1734 PDN	11 ... 25 В DC DeviceNet спецификации	400 мА при 24 В постоянного тока (+4% = 25В DC)	6 в течение 5 мс	8,0 W	1,2 Вт при 25 В	1300 ⋆
1734-ADNX	10 ... 28,8 В постоянного тока	400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока)	6 А в течение 10 мс	8,0 W	2,8 Вт при 28,8 В	1000 ‡
1734-ACNR		425 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока)		8,0 W	2,8 Вт при 28,8 В	1000 ‡
1734-AENT		400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока)		4,5 Вт	2,8 Вт при 28,8 В	700 §
1734-AENTR		24 В постоянного тока при 400 мА ном 12 В постоянного тока 800 мА ном 10 ... 28,8 В постоянного тока, 1000 мА макс		10,4 W	6,3 Вт при 28,8 В	800
1734-APB		400 мА при 24 В постоянного тока (+20% = 28,8 В постоянного тока)		8,0 W	2,8 Вт при 28,8 В	1000 ‡
⋆ 1300 мА при 5 В постоянного тока ± 5% (4,75 ... 5,25). ‡ 1000 мА при 5 В постоянного тока ± 5% (4,75 ... 5,25). § 700 мА при входном напряжении <17V DC.
