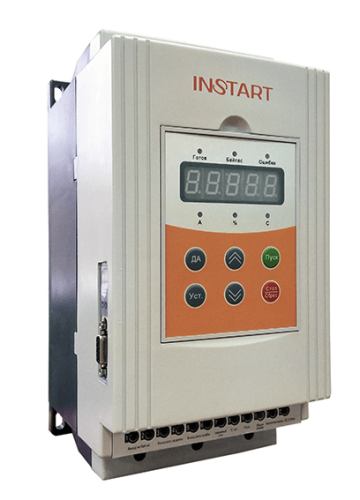

Устройство плавного пуска Instart SBI-15/30-04 (15 kW, 380В, 30А)

Описание товара:

Устройства плавного пуска серии SBI управляют пусковым током и напряжением асинхронных короткозамкнутых электродвигателей. Данная серия имеет встроенный обводный контактор (байпасом), что позволяет упростить подключение и минимизировать время ввода в эксплуатацию.
Характеристики:
Бренд
Instart
Наименование
УПП
Артикул
00061400
Гарантия
2 года
Серия
SBI
Номинальная мощность (кВт)
15
Номинальный ток (А)
30
Напряжение питания
3Ф 380В
Степень защиты
IP20
Дисплей
да
Доставка по РБ до 2-ух дней
Доставка по РБ до 2-ух дней
Низкие цены
Низкие цены
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Разные способы оплаты
Разные способы оплаты

Описание товара

УПП серии SBI предпочтительнее серии SSI в случаях:

  1. Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
  2. Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
Устройства плавного пуска INSTART применяются в различных областях промышленности, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.

Применение: Насосы / вентиляторы / лифты / общепром
Мощность, кВт: 15
Номинальный ток, А: 30
Напряжение питания, В: 380 В ± 15%, 3 фазы; 5.5 — 55 кВт
Размеры (ш.хв.хг.; мм): 146x270x160
Вес, кг 5
Частота электропитания 50/60 Гц
Применяемые электродвигатели трехфазные асинхронные с короткозамкнутым ротором
Частота пусков не более 20 раз в час
Пусковое напряжение 30-70%
Ограничение пускового тока 50-500%
Время пуска 2-60 с
Время останова 0-60 с
Максимальные рабочий ток 50-200 %
Режимы пуска
  • режим ограничения тока,
  • режим рампы по напряжению,
  • запуск рывком в режиме ограничения тока,
  • запуск рывком в режиме рампы по напряжению,
  • режим рампы по току,
  • режим двойного контура регулирования с ограничением тока напряжения.
Режимы останова
  • режим плавного останова,
  • режим свободного останова.
Наличие шунтирующего контактора (встроенного байпаса) встроен
Релейные выходы программируемый выход с задержкой, выход ошибки, управление обводным контактором
Входы управления пуск, стоп, аварийный стоп
Аналоговый выход 4…20 мА, мониторинг действующего тока двигателя
Обмен данными поддержка стандартного протокола MODBUS RTU
Функции защиты
  • защита от перегрева устройства плавного пуска,
  • защита от обрыва входной фазы,
  • защита от обрыва выходной фазы,
  • защита от перекоса фаз,
  • токовая защита при запуске,
  • защита от перегрузки в процессе работы двигателя,
  • защита от пониженного напряжения,
  • защита от повышенного напряжения,
  • защита от короткого замыкания нагрузки,
  • защита от длительного пуска,
  • защита от установки неверных параметров,
  • защита от неверного подключения.
Степень защиты IP20: модели от 5.5 кВт по 75 кВт
Внешние условия Размещение на высоте до 1000 м. При размещении выше 1000 м — следует использовать устройство большей мощности. Температура окружающего воздуха — в интервале — 30…+55 С, влажность воздуха — не более 90%, без конденсата. Размещение устройства — в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G
Система охлаждения естественное охлаждение воздухом

СИСТЕМА ОБОЗНАЧЕНИЯ


SBI-обозначения

СХЕМА ПОДКЛЮЧЕНИЯ

Схема-подключения_упп_SBI
