Описание товара

1771 Коммуникационные модули

В дополнение к портам на плате, доступных с PLC 5 процессоров, у вас есть возможность предоставления другой порт связи для процессора PLC 5, добавив модуль связи.

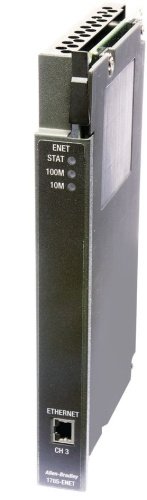

PLC 5 Ethernet / IP ™ интерфейсного модуля

PLC 5 Ethernet / Модуль интерфейса IP (1785 ENET серии С) добавляет порт Ethernet с процессором PLC 5. Этот порт обеспечивает встроенные возможности TCP / IP связи, которая позволяет процессор PLC 5 общаться с другими PLC 5 процессоров с портами Ethernet и с компьютерами. Добавление этот порт Ethernet на этих PLC 5 процессоров обеспечивает интеграцию Allen-Bradley архитектуры в промышленном стандарте TCP / IP сети, предлагая гибкие открытым системные решения. Этот интерфейс модуль добавляет второй порт Ethernet к существующему Ethernet PLC-5 процессор. Этот модуль интерфейса подключается к стороне процессора PLC 5 и занимает первый слот модуля ввода / вывода.

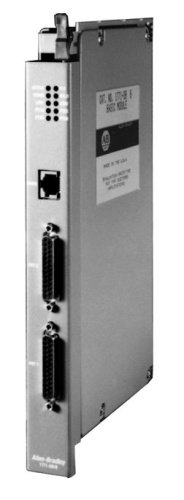

ПЛК BASIC модуль

ПЛК BASIC модуль (1771-DB) занимает один слот в шасси 1771 ввода / вывода и работает пользователем написано BASIC и C программы. Эти программы не зависят от процессора PLC и обеспечивают простой, быстрый интерфейс между процессором PLC, 1771 объединительной панели и RS-232, -422, -485 или устройств. Базовый модуль может также взаимодействия с удаленным SLC процессора или дистанционного устройства в сети DH-485 через порт DH-485.

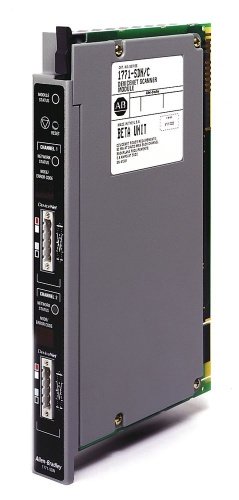

ПЛК DeviceNet Модуль сканера

DeviceNet сканер PLC (1771 SDN) действует в качестве интерфейса между DeviceNet устройств и процессором PLC 5. DeviceNet сканер можно добраться до двух DeviceNet сетях. Входные данные, собранные сканером от двух DeviceNet сетей блок-передаются и одного переданы PLC 5 процессоров. Размер одного-передачи зависит от режима адреса ввода / вывода 1771: 1/2-slot решении обеспечивает максимум 24 битов входного изображения и 24 бит из выходного изображения, и 1-слотовой адресации обеспечивает до 8 бит входного изображения и 8 бит выходного изображения (2-слотовой адресации не обеспечивает единого трансфера).

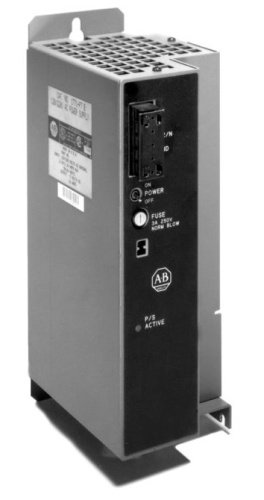

Блоки питания

Шасси на базе питания

Блоки питания используются в шасси 1771 Универсальный ввода / вывода для обеспечения питания 5V DC непосредственно к плате шасси. Эти источники питания занимают один или два слота и может обеспечить до 8 А на поставку на шасси ввода / вывода. Модули источника питания могут быть подключены параллельно, чтобы обеспечить до 20 А на шасси при 60 ° C (или до 24 А на шасси при 55 ° С). Обратитесь к выбору питания графике Информацию о поддержке.

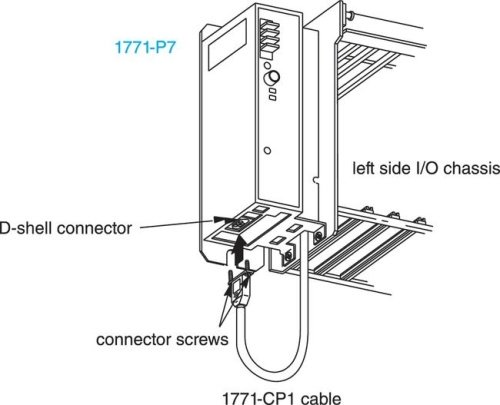

Автономные источники питания

Allen-Bradley автономные источники питания обеспечивают постоянное напряжение, как указано. Блоки питания 1771-P7 и-PS7 обеспечить 5V DC для питания 1771 I / O шасси для установленных процессоров или адаптеров и модулей ввода / вывода. 1771 PS7 питания дополнительно обеспечивает 5V, ± 15В и 24В постоянного тока пользователей. 1794-PS1 питания обеспечивает 24V DC для адаптера FLEX I / O и ее модулей ввода / вывода.

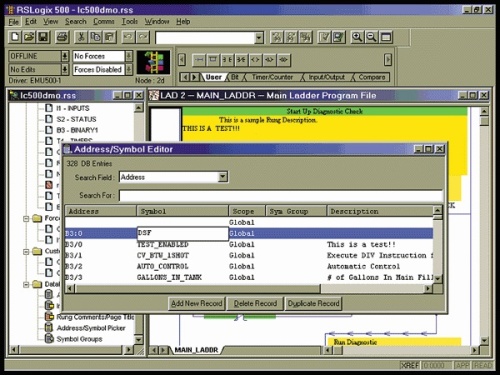

RSLogix 5

Используйте RSLogix 5 для разработки программ ™ (9324 Series) для настройки 1771 I / O и коммуникационных модулей и запрограммировать процессор PLC 5.

Код

Артикул

Описание

165452

1771-DB

1771 Коммуникационные модули: PLC Basic модуль. Связь с PLC процессор: Блок передачи with PLC-5 процессора. операция: •BASIC programs •C programs. Связь порт: •RS-232-C •RS-422-A •RS-485 •DH-485

165464

1771-P10

Блоки питания; входное напряжение, макс.: 125V DC. Кабели: 1771-CT. Диапазон: 97…145V DC

165459

1771-P4R

Блоки питания; входное напряжение, макс.: 120V AC. Кабели: Избыточность кабель P4R включены. Диапазон: 97…132V AC

165454

1771-P4S

Блоки питания; входное напряжение, макс.: 120V AC. Кабели: 1771-CT. Диапазон: 97…132V AC

165457

1771-P4S1

Блоки питания; входное напряжение, макс.: 100V AC. Кабели: 1771-CT. Диапазон: 85…120V AC
