1769 CompactLogix Контроллеры

• Система 1769-L23x CompactLogix является упакованы контроллер для небольших управления машинами уровня приложений. Контроллер поставляется предварительно настроенным с комбинациями для встраиваемых цифровых, аналоговых и высокоскоростной счетчик ввода / вывода

Контроллер 1769-L23x включает в себя:

• встроенный источник питания.
• либо два последовательных порта или один последовательный и один Ethernet / IP-порт.
• сочетание встроенной цифровой, аналоговый, и высокоскоростной счетчик ввода / вывода
• 1769 ECR правой кнопкой заглушка.

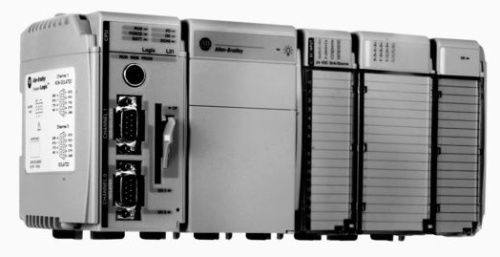

• Система 1769-L3x CompactLogix является Logix решение для низкобюджетных и средних приложений. Как правило, эти приложения управления на уровне механизмов приложений, которые требуют ограничено / вывода величины I и ограниченные возможности связи.

Система 1769-L3x CompactLogix обеспечивает:

• встроенный RS-232 порт на каждом контроллере L3x.
• встроенные порты связи для Ethernet / IP или сетей ControlNet.
• интерфейс связи 1769-SDN модуль для контроля ввода / вывода и конфигурации с удаленным устройством через DeviceNet.
• Компактные модули ввода / вывода, обеспечивающие Compact, DIN-рельс или panelmounted систему ввода / вывода.

CompactLogix 5370 Контроллеры

• CompactLogix 5370 контроллеры расширить масштабируемость Logix семейства контроллеров, предлагают более широкий выбор вариантов, а также обеспечить наиболее подходящей альтернативы для ваших конкретных условий эксплуатации. В сочетании с Kinetix ® 350, контроллеры обеспечивают высокую производительность в компактном и доступном комплексного пакета движения для различных машин приложений, все на одной общей сети - Ethernet / IP.

Система CompactLogix 5370 обеспечивает:

• Два Ethernet / IP портов
• Один USB порт
• Поддержка модулей местных расширения
• Контроль модулей локальных и распределенных I / O
• Использование 1784-SD1 или 1784-SD2 Secure Digital (SD) карты для энергонезависимой флэш-памяти
• Внутреннее решение хранения энергии устраняя необходимость в батарее

Характеристика

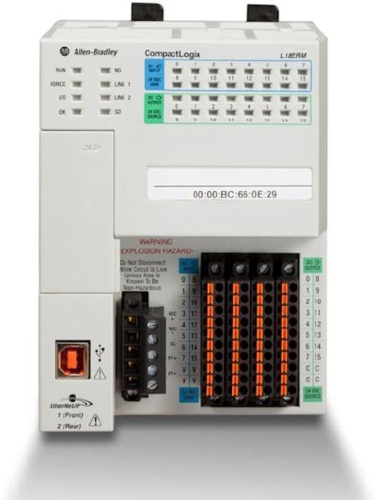

1. CompactLogix 5370 L1 Контроллеры

     2. CompactLogix 5370 L2 Контроллеры

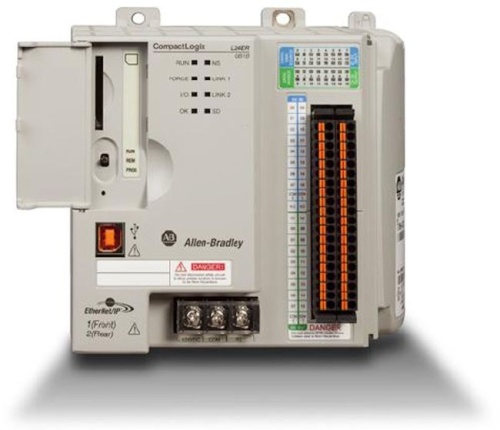

CompactLogix 5370 L2 контроллер поставляется с встроенным 24V постоянного тока и комбинации встроенной цифровой, аналоговый, и высокоскоростной счетчик ввода / вывода До четырех 1769 модули расширения ввода / вывода поддерживаются.



     3. CompactLogix 5370 L3 Контроллеры

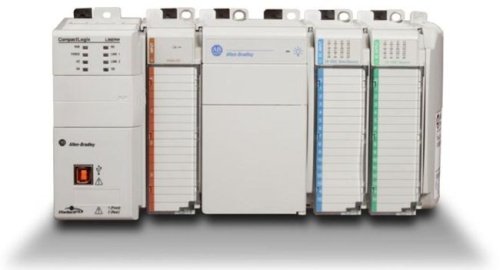

CompactLogix 5370 L3 системный контроллер состоит из контроллера 1769-L3, 1769 источников питания, и 1769 модулей ввода / вывода. Модули ввода / вывода могут быть размещены слева и справа от источника питания. Вы можете установить модули ввода / вывода в целых три банки, то есть местный банк и два дополнительных банки.Целых восемь модулей ввода / вывода могут быть размещены на каждой стороне источника питания в дополнительных банков.
