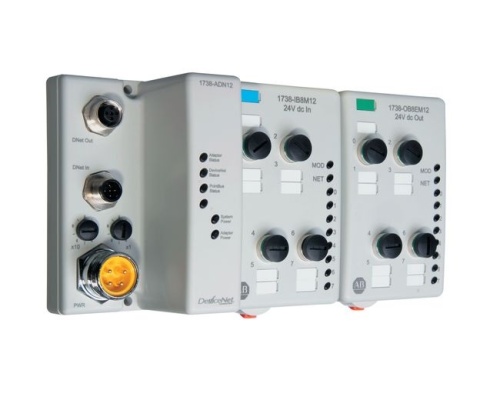

Специализированные модули 1738

Описание товара

Специализированные модули ввода / вывода 1738

Модули счетчиков
SSI модули
Модули последовательного интерфейса (RS-232, RS-485, RS-422)

ArmorPoint Модули счетчиков

Диапазон входного напряжения 5 В постоянного тока (1738-IJ) или 15 ... 24 В постоянного тока (1738-VHSC24). Модуль возвращает количество или частота в виде 24-битного двоичного числа (0 ... 16777215), выраженная в 32-битового слова. Каждый счетчик имеет настраиваемую пользователем уставку и опрокидыванию связанное с ним значение. работу счетчика и датчика режимов практически идентично. Разница между этими двумя режимами по типу обратной связи (однофазная против двухфазной) для направления счета (вверх или вниз). В режиме датчика, как ожидается переход на B для подсчета действовать в направлении, тогда как в режиме счетчика, вход B может быть оставлен при статическом уровне. Все режимы выбираются путем записи соответствующих данных конфигурации модуля.

Кат. Нет.	Количество Счетчики	Напряжение, в открытом состоянии вход, Ном.	Полевая шина питания	Количество Сравните ОС Windows	Выходные группы	Максимальная входная частота.	Время задержки выхода, от выключения до включения	Ток, состояние входа, мин.	PointBus ток (мА)	Тип выводов
1738-IJM23	1	5 В постоянного тока	Напряжение в зависимости от полевого источника питания ⋆	-	-	1,0 МГц конфигурации со счетчиком и датчиком положения X1 (без фильтра) 500 кГц кодер X2 конфигурации (без фильтра) 250 кГц кодер X4 конфигурации (без фильтра)	-	³ 5 мА	160	M23
1738-VHSC24M23	1	24 В постоянного тока	Напряжение в зависимости от полевого источника питания ⋆	4	1 группа 2		25 м с (в зависимости от нагрузки) ‡	³ 5 мА	110	M23
⋆ Поле источника питания через соединение мощности поля на сетевом адаптере, 1738-EP24DC или 1738-FPD. ‡ ВЫКЛ на ВКЛ задержка времени от действительного выхода "на" сигнал на выходе включении.

ArmorPoint Serial I / O модули

ArmorPoint Синхронные модули последовательного интерфейса

Синхронный последовательный интерфейс модуля абсолютного датчика собирает последовательные данные от промышленных абсолютное положение кодирования датчиков, которые используют стандартный протокол SSI, в том числе линейные, поворотные и оптические измерительные приборы расстоянии. Модуль вставляется в ArmorPoint ввода / вывода базы, которая обеспечивает общее питание, связь, и провода для датчиков SSI. Модуль преобразует поток последовательных данных от датчика SSI в абсолютные позиционные данные читаемый как 32-шестнадцатеричное значение. Серый или двоичный код способны с Грея в двоичный преобразования, увеличивая или уменьшая SSI индикация счета, 2 SSI значения слова компаратора, и слова SSI с фиксацией вход I1.

ArmorPoint модули последовательного интерфейса

1738-232ASCM12 и 1738-485ASCM12 последовательного интерфейса модули обеспечивают последовательный коммуникационный интерфейс ссылке решение для периферийных устройств с RS-232 (используйте 1738-232ASCM12), RS-485 и RS-422 порты (используйте 1738-485ASCM12 ). Эти модули позволяют устройству с последовательным интерфейсом выходных (то есть, устройства считывания штрихового кода) для обмена данными до 128 байтов ASCII данных на любой сети, поддерживаемой ArmorPoint I / O. Каждый модуль представляет собой одноканальное, дуплексный интерфейс и рассчитана на срок до 38,4 бод. Светодиодные индикаторы на модулях предлагают диагностику для модуля, POINTBus платы и передачи / приема индикации состояния.

ArmorPoint Serial I / O модули
