Описание товара

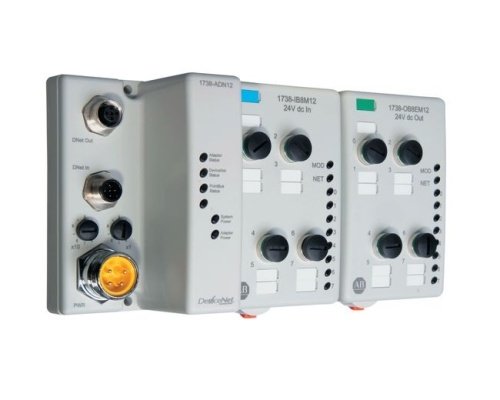

ArmorPoint ™ I / O

ArmorPoint представляет собой модульную 24V DC на машине ™ I / O, что расширяет возможности и преимущества POINT I / O ™ IP20 систему в IP69K-совместимой системы. ArmorPoint ввода / вывода обеспечивает гибкость, простоту применения и чтобы уменьшить стоимость и размеры системы.

Преимущества

Герметичный корпус рассчитан на IP69K и NEMA 4X исключает затраты шкафа.
Разнообразие типов ввода / вывода для широкого охвата приложений.
Простая замена модуля с уникальными фиксирующих механизмов исключает необходимость для винтов.
Связь с промышленным стандартом M8, M12, M23 и быстроразъемные разъединителей снижает затраты на дополнительных аксессуаров.
Обеспечивает плотную IP67 мотор стартера интеграцию с ArmorStart ™.
Очень быстрая ввода / вывода задней панели использует изменение в другом штате (COS) соединения для достижения максимальной производительности (опроса доступны в режиме конфигурации).
Замена Авто устройства (ADR) позволяет OEM-производителям добавлять новые функции машины и модулей ввода / вывода без внесения изменений в программное обеспечение управления аппарата.
Удаление и вставка под напряжением (RIUP) позволяет заменить модуль, не нарушая работу сети.
Эффективные сетевые решения с несколькими интерфейсами DeviceNet ™, ControlNet ™, Ethernet / IP ™ и PROFIBUS DP адаптеры связи.

Коммуникационные модули адаптер

Модуль интерфейса связи ArmorPoint ввода / вывода обеспечивает интерфейс между сетью и ArmorPoint ввода / вывода задней панели. Терминатор база, используется с последними модуль ввода / вывода, судов с адаптером. Адаптер ввода / вывода поддерживает до максимум 63 модулей ввода / вывода. модули адаптер доступны для ControlNet, DeviceNet (с и без подключения подсети), Ethernet / IP, или PROFIBUS DP сети. В DeviceNet адаптеры доступны в четырех стилях, на основе соединения: DC микро (М12) окончаний, мини PassThrough окончания, прекращения мини падение, и адаптер с подключением подсети.

Цифровой DC модули ввода / вывода

1738 цифровые модули ввода / вывода поддержка:

Широкое разнообразие возможностей интерфейса напряжения.
Изолированные и неизолированные типы модулей.
Выход аварийной Точка уровня состояний для короткого замыкания и провод-офф диагностики.
Выбор прямого подключения или стоечных коммуникаций.
Поле на стороне диагностика по выберите модулей.
Напряжение в открытом состоянии - 24V DC.

Digital AC модули ввода / вывода

1738 цифровые модули ввода / вывода поддержка:

Широкое разнообразие возможностей интерфейса напряжения.
Изолированные и неизолированные типы модулей.
Выход аварийной Точка уровня состояний для короткого замыкания и провод-офф диагностики.
Выбор прямого подключения или стоечных коммуникаций.
Поле на стороне диагностика по выберите модулей.

Аналоговые модули ввода / вывода

ArmorPoint аналоговые модули ввода / вывода поддерживают:

4 ... 20 мА входов и выходов
0 ... 10 V входов и выходов
RTD входы
Входы термопары

Специализированные модули ввода / вывода

Модули счетчиков
Модули SSI
Последовательные интерфейсы (RS-232, RS-485, RS-422)

Код

Артикул

Описание

171863

1738-232ASCM12

Модули ArmorPoint Серийный Входы / выходы: 1 канал Последовательный интерфейс, RS232. PointBus ток (мА): 75 мА. Внешний источник питания DC : 10…28.8V DC1.0 A max.. Макс. мощность.: 1,75 Вт при 28,8 V DC. Выводы: DC микро (M12)

171864

1738-485ASCM12

Модули ArmorPoint Серийный Входы / выходы: 1 канал Последовательный интерфейс, RS485, RS422. PointBus ток (мА): 75 мА. Внешний источник питания DC : 10…28.8V DC1.0 A max.. Макс. мощность.: 1,75 Вт при 28,8 V DC. Выводы: DC микро (M12)

158488

1738-8CFGDLXM23

ArmorPoint Digital DC Input Module Mating Cables. End Device per Connector (1) M23 12-Pin. Recommended Patchcord (Double-ended) 889M-F11RMMU—# . Recommended Male Cordset (Single-ended) 889M-U11RM—‡. Recommended Field Attachable Connector 889M-M12AH-T

158485

1738-8CFGDLXM8

ArmorPoint Digital DC Input Module Mating Cables. End Device per Connector (1) Pico 4-Pin. Recommended Patchcord (Double-ended) 889P-F4ABPM3—# . Recommended Male Cordset (Single-ended) 889P-M3AB—‡. Recommended Field Attachable Connector 871A-TS3-PM

158487

1738-8CFGM23

158484

1738-8CFGM8

ArmorPoint Digital DC Input Module Mating Cables. End Device per Connector (1) Pico 3-Pin. Recommended Patchcord (Double-ended) 889P-F3ABPM—# . Recommended Male Cordset (Single-ended) 889P-M3AB—‡. Recommended Field Attachable Connector 871A-TS3-PM

171848

1738-ACNR

Опис.: ControlNet ввода-вывода адаптер /. Выводы: TNC Разъем. Питание: 425 mA at 24V DC (+20% = 28.8V DC). Кол-во точек I/O, Макс. : 252

171844

1738-ADN12

Опис.: DeviceNet ввода-вывода адаптер /. Выводы: M12 Быстроразъемные. Питание: 400 mA at 24V DC (+20% = 28.8V DC). Кол-во точек I/O, Макс. : 252

171845

1738-ADN18
