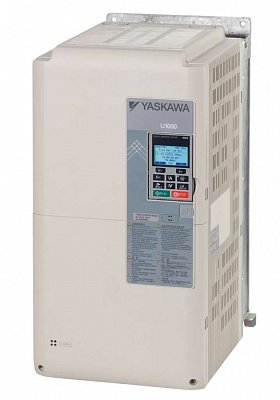

YASKAWA U1000 СТАНДАРТНЫЕ МОДЕЛИ

Принцип работы матричного преобразователя YASKAWA U1000 заключается в формировании для электродвигателя напряжения с заданной частотой напрямую используя напряжение питающей сети без использования выпрямителя и шины постоянного тока. Благодаря данному принципу привод может работать в 4 квадрантах и без использования дополнительный устройств рекуперировать электроэнергию обратно в питающую сеть. Также он обладает высоким КПД, меньшим количеством компонентов (что увеличивает надежность) и может использоваться в IT сетях (с изолированной нейтралью) благодаря низкому уровню гармонических искажений.

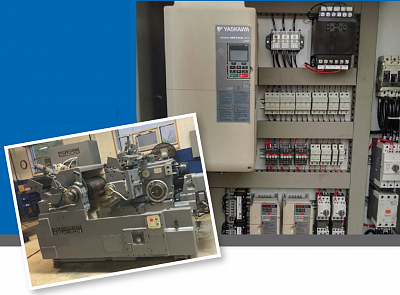

Матричные преобразователи идеально подходят для использования в испытательных стендах, нагрузочных машинах, подъемно-транспортных и возвратно поступательных механизмах, механизмах с большими инерционными нагрузками и там, где нет возможности использовать тормозные резисторы (например, из-за высокой пожароопасности).

Основные технические характеристики серии U1000

• охватываемый моделями диапазон токов электродвигателей от 11 А до 930 А;
• доступны модели с входным питанием 3 фазы 200В и 3 фазы 400В, однофазных моделей нет;
• все модели, кроме самых мощных, имеют встроенные LC и ЭМС фильтры;
• типы подключаемых электродвигателей: асинхронный, синхронные явно полюсные (IPM) и не явно полюсные моторы (SPM);
• каждая модель может работать в двух диапазонах мощности в зависимости от нагрузки и выбранной перегрузочной способностью: нормальный режим (ND, перегрузка по току 120% в течении 60 сек) для центробежных насосов и вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течении 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.;
• пусковой момент 200% на асинхронном моторе без дополнительного запаса по мощности, при скорости 0 Гц даже без использования датчика обратной связи с двигателя;
• типы управления двигателем: вольт/частотный (U/f), разомкнутое и замкнутое векторное управление с и без обратной связи (датчика двигателя) по скорости;
• диапазон выходной частоты от 0 до 400 Гц;
• очень высокий КПД, встроенный байпас (by-pass);
• точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах;
• возможность обеспечения очень медленных разгонов и торможений исполнительных механизмов (например, дробилок) до 6000 секунд;
• встроенный контур безопасного отключения двигателя SLI3 STO;
• температура работы от −10 до +50 С.

U1000 работает со всеми опциональными платами A1000, включая сетевые платы CANopen, CC-link, DeviceNet, EtherCat, Ethernet/IP, MECHATROLINK-2, Modbus TCP/IP, Powerlink, PROFIBUS-DP, Profinet. Modbus RTU со скоростью до 115200 кбит/сек есть в каждом ПЧ.

Матричный преобразователь частоты YASKAWA на 50% процентов занимает меньше места чем другие решения с блоками рекуперации и не требуют дополнительных дросселей переменного тока и фильтров гармоник, так как сама схема матричного преобразователя гарантирует низкие уровни гармоник при питании от сети и рекуперации в сеть энергии. U1000 обеспечивает коэффициент мощности 0,98 и менее 5% гармонических искажений тока за счет чего снижаются потери в генераторах, трансформаторах и кабелях, увеличивается срок службы устройств работающих в одной сети с матричным ПЧ.
