Описание товара

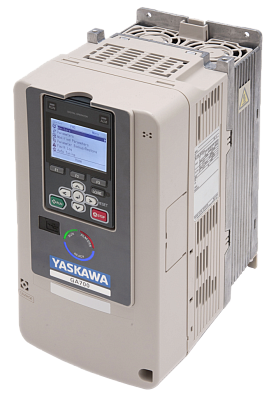

Преобразователь частоты YASKAWA GA700 представляет следующее за 1000 серией поколение. При создании ПЧ GA700 было уделено особое внимание удобству монтажа, интеграции с остальным оборудованием, а также настройки и вводу в эксплуатацию, что нашло отражение и в размерах и конструктиве корпуса, новых функциях и принципиально новом пульте управления. По сравнению с предыдущей серией A1000 удалось уменьшить размеры почти в 2 раза для моделей начиная со средних мощностей, так же удалось снизить и вес.
Основные технические характеристики серии GA700
- охватываемый моделями диапазон мощностей электродвигателями от 0,55 кВт до 630 кВт;
-
доступны модели с входным питанием 200В и 400В;
-
встроенный фильтр класса С3\С2;
-
встроенный дроссель постоянного тока в моделях на мощность с выше 18,5 кВт;
-
возможна работа группы ПЧ с питанием от цепи постоянного тока;
-
типы подключаемых электродвигателей: асинхронный, синхронные явно полюсные (IPM), не явно полюсные моторы (SPM) и синхронно-реактивные двигатели (Syn RM);
-
каждая модель может работать в двух диапазонах мощности в зависимости от нагрузки и выбранной перегрузочной способностью: нормальный режим (ND, перегрузка по току 110% в течении 60 сек) для центробежных насосов и вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течении 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.;
-
пусковой момент 200% на асинхронном моторе без дополнительного запаса по мощности, при скорости 0 Гц даже без использования датчика обратной связи с двигателя;
-
типы управления двигателем: вольт/частотный (U/f), разомкнутое и замкнутое векторное управление с и без обратной связи (датчика двигателя) по скорости;
-
диапазон выходной частоты от 0 до 590 Гц для стандартных моделей;
-
точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах;
-
возможность обеспечения очень медленных разгонов и торможений исполнительных механизмов (например, дробилок) до 6000 секунд;
-
дополнительные функции Droop Control, подавления перенапряжения (Overvoltage Suppression), поиск скорости и KEB (Kinetic Energy Backup) и другие;
-
встроенный вход для дополнительного питания платы управления 24В=;
-
температура работы от −10 до +50 С, возможна работа до +60 С при снижении мощности.
GA700 работает со всеми опциональными платами A1000, включая сетевые платы CANopen, CC-link, DeviceNet, EtherCat, Ethernet/IP, MECHATROLINK-2, Modbus TCP/IP, Powerlink, PROFIBUS-DP, Profinet. Modbus RTU со скоростью до 115200 кбит/сек есть в каждом ПЧ GA700.
Особенности и новые функции GA700
- Защитное покрытие плат классу 3C2/3S2 по IEC 60721-3-3;
- Приводы мощностью до 75 кВт можно устанавливать в горизонтальном положении;
- Новая функция энергосбережения Smart Power Saver, которая позволяет увеличить КПД на 6% по сравнению с обычными приводами;
- Есть функция контроля нулевой скорости;
- Съемный графический пульт с часами реального времени и возможностью сохранения логов работы на micro SD карту;
- Возможность параметрирования ПЧ по Bluetooth с любого устройства Android, при использовании специального пульта и ПО DriveWizard Mobile;
- Возможность управления пятью частотниками GA700 используя только одну сетевую плату.
Программное обеспечение DriveWizard Plus для настройки и диагностики частотных преобразователей Yaskawa.
Видео о ПЧ GA700:
В настоящее время YASKAWA на базе GA700 производит для OMRON частотники серии Q2A с другой структурой параметров и пультом управления.
На данной странице так же размещена следующая документация на серию GA700: каталог моделей ПЧ и опций, инструкция по быстрому запуску и полное техническое руководство (мануал). В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.
СПИСОК ЗАКАЗНЫХ КОДОВ
Заказной код YASKAWA
|
Входное питание ПЧ
|
Режим нормальной мощности ND (120% перегрузки
|
Тяжелый режим работы HD (150% перегрузки)
|
Альтернативный заказной код в торговых сетях
|
CIPR-GA70C4002BBA
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
Q2A-A4002-AAA
|
CIPR-GA70C4004BBA
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
Q2A-A4004-AAA
|
CIPR-GA70C4005BBA
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
Q2A-A4005-AAA
|
CIPR-GA70C4007BBA
|
7,1 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
Q2A-A4007-AAA
|
CIPR-GA70C4009BBA
|
8,9 А
|
4 кВт
|
7,2 А
|
3 кВт
|
Q2A-A4009-AAA
|
CIPR-GA70C4012BBA
|
11,9 А
|
5,5 кВт
|
9,2 А
|
3,7 кВт
|
Q2A-A4012-AAA
|
CIPR-GA70C4018BBA
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
Q2A-A4018-AAA
|
CIPR-GA70C4023BBA
|
23,4 А
|
11 кВт
|
18 А
|
7,5 кВт
|
Q2A-A4023-AAA
|
CIPR-GA70C4031BBA
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
Q2A-A4031-AAA
|
CIPR-GA70C4038BBA
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
Q2A-A4038-AAA
|
CIPR-GA70C4044BBA
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
Q2A-A4044-AAA
|
CIPR-GA70C4060BBA
|
59,6 А
|
30 кВт
|
45 А
|
22 кВт
|
Q2A-A4060-AAA
|
CIPR-GA70C4075BBA
|
74,9 А
|
37 кВт
|
60 А
|
30 кВт
|
Q2A-A4075-AAA
|
CIPR-GA70C4089BBA
|
89,2 А
|
45 кВт
|
75 А
|
37 кВт
|
Q2A-A4089-AAA
|
CIPR-GA70C4103BBA
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
Q2A-A4103-AAA
|
CIPR-GA70C4140BBA
|
140 А
|
75 кВт
|
112 А
|
55 кВт
|
Q2A-A4140-AAA
|
CIPR-GA70C4168BBA
|
168 А
|
90 кВт
|
150 А
|
75 кВт
|
Q2A-A4168-AAA
|
CIPR-GA70C4208BBA
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
Q2A-A4208-AAA
|
CIPR-GA70C4250BBA
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
Q2A-A4250-AAA
|
CIPR-GA70C4296BBA
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
Q2A-A4296-AAA
|
CIPR-GA70C4371BBA
|
371 А
|
185 кВт
|
304 А
|
160 кВт
|
Q2A-A4371-AAA
|
CIPR-GA70C4389BBA
|
389 А
|
220 кВт
|
371 А
|
200 кВт
|
Q2A-A4389-AAA
|
CIPR-GA70C4453BBA
|
453 А
|
250 кВт
|
414 А
|
220 кВт
|
Q2A-A4453-AAA
|
CIPR-GA70C4568BBA
|
568 А
|
315 кВт
|
453 А
|
250 кВт
|
Q2A-A4568-AAA
|
CIPR-GA70C4675BBA
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
Q2A-A4675-AAA
|
