Описание товара

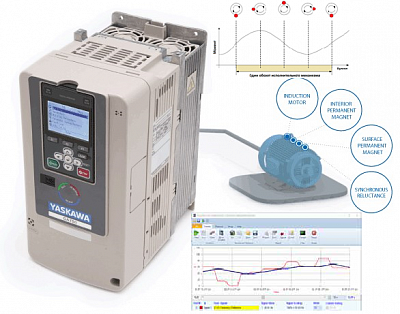

Преобразователи частоты с функцией обнаружение дисбаланса нагрузки на валу электродвигателя — это недорогой (по сравнению с вибродиагностикой) способ качественной оценки состояния электродвигателя привода и подключенной к нему механической системы, не требующий установки дополнительного оборудования (виброреле, датчик вибрации) и специально обученного для работы персонала. При этом данная функция крайне полезна как при пуске новых систем (покажет неправильную центровку электродвигателя с механизмом, наличие незатянутых креплений, проблемы с фундаментом\рамой и другие), так и при длительной эксплуатации, предупреждая о износе соединительных муфт, подшипников, небалансе роторов дымососов и вентиляторов вследствие износа лопаток, разрушении креплений, рам и прочем. Реализация данной функции в ПЧ позволяет сделать доступной данную диагностику для насосов, компрессоров, вентиляторов, смесителе и миксеров малой и средней мощности, для приводов конвейерных систем, полиграфических машин, малых прокатных и протяжных станов, и многих других машин и механизмов.
Прошивка определения дисбаланса нагрузки на валу электродвигателя разработанная сотрудниками ООО «КоСПА» для преобразователей частоты YASKAWA, обеспечивает определение по внешнему разрешающему сигналу в заданном временном окне наличие пульсаций момента, превышающее заданное рассогласование между минимальным и максимальным значением момента в течение заданного временного окна. При наличии разрешающего сигнала выдается дискретный сигнал наличия недопустимых пульсаций на роторе двигателя. По мимо этого прошивка возвращает значение вычисленного максимального рассогласования моментов, зафиксированные минимумы и максимумы, и кол-во зафиксированных выходов за допустимый диапазон за заданное время. По согласованию с клиентом прошивка может быть адаптирована к конкретному применению.
Использование преобразователя частоты GA700 данной прошивкой позволяет:
-
использовать функцию обнаружения дисбаланса не только с асинхронными и синхронными двигателями с постоянными магнитами, но и с синхронно-реактивными двигателями;
-
использовать диагностику в более скоростных механизмах, так как GA700 может разгонять двигатели до 590 Гц, в отличии от V1000 и A1000 c 400 Гц;
-
дисплей с высоким разрешением и возможностью отображения графиков в том числе и величин, регистрируемых прошивкой;
-
при установке в дисплей карты SD возможно ведение и хранение долговременных логов реального времени (часы поддерживаются батарейкой), в том числе и по дисбалансу для определения причин возникновения неисправностей.
Для заказа GA700 с данной прошивкой используются стандартные заказные коды с добавлением в конце индекса, который так же будет указан на боковом шильдике ПЧ.
СПИСОК ЗАКАЗНЫХ КОДОВ
Заказной код YASKAWA
|
Входное питание ПЧ
|
Режим нормальной мощности ND (120% перегрузки
|
Тяжелый режим работы HD (150% перегрузки)
|
Альтернативный заказной код в торговых сетях
|
CIPR-GA70C4002BBA-0032
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
GA70C4002BBA-0032
|
CIPR-GA70C4002BBA-0032
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
GA70C4002BBA-0032
|
CIPR-GA70C4005BBA-0032
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
GA70C4005BBA-0032
|
CIPR-GA70C4007BBA-0032
|
7,1 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
GA70C4007BBA-0032
|
CIPR-GA70C4009BBA-0032
|
8,9 А
|
4 кВт
|
7,2 А
|
3 кВт
|
GA70C4009BBA-0032
|
CIPR-GA70C4012BBA-0032
|
11,9 А
|
5,5 кВт
|
9,2 А
|
3,7 кВт
|
GA70C4012BBA-0032
|
CIPR-GA70C4018BBA-0032
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
GA70C4018BBA-0032
|
CIPR-GA70C4023BBA-0032
|
23,4 А
|
11 кВт
|
18 А
|
7,5 кВт
|
GA70C4023BBA-0032
|
CIPR-GA70C4031BBA-0032
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
GA70C4031BBA-0032
|
CIPR-GA70C4038BBA-0032
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
GA70C4038BBA-0032
|
CIPR-GA70C4044BBA-0032
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
GA70C4044BBA-0032
|
CIPR-GA70C4060BBA-0032
|
59,6 А
|
30 кВт
|
45 А
|
22 кВт
|
GA70C4060BBA-0032
|
CIPR-GA70C4075BBA-0032
|
74,9 А
|
37 кВт
|
60 А
|
30 кВт
|
GA70C4075BBA-0032
|
CIPR-GA70C4089BBA-0032
|
89,2 А
|
45 кВт
|
75 А
|
37 кВт
|
GA70C4089BBA-0032
|
CIPR-GA70C4103BBA-0032
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
GA70C4103BBA-0032
|
CIPR-GA70C4140BBA-0032
|
140 А
|
75 кВт
|
112 А
|
55 кВт
|
GA70C4140BBA-0032
|
CIPR-GA70C4168BBA-0032
|
168 А
|
90 кВт
|
150 А
|
75 кВт
|
GA70C4168BBA-0032
|
CIPR-GA70C4208BBA-0032
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
GA70C4208BBA-0032
|
CIPR-GA70C4250BBA-0032
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
GA70C4250BBA-0032
|
CIPR-GA70C4296BBA-0032
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
GA70C4296BBA-0032
|
CIPR-GA70C4371BBA-0032
|
371 А
|
185 кВт
|
304 А
|
160 кВт
|
GA70C4371BBA-0032
|
CIPR-GA70C4389BBA-0032
|
389 А
|
220 кВт
|
371 А
|
200 кВт
|
GA70C4389BBA-0032
|
CIPR-GA70C4453BBA-0032
|
453 А
|
250 кВт
|
414 А
|
220 кВт
|
GA70C4453BBA-0032
|
CIPR-GA70C4568BBA-0032
|
568 А
|
315 кВт
|
453 А
|
250 кВт
|
GA70C4568BBA-0032
|
CIPR-GA70C4675BBA-0032
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
GA70C4675BBA-0032
|
CIPR-GA70C4002BBA-0032
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
GA70C4002BBA-0032
|
CIPR-GA70C4004BBA-0032
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
GA70C4004BBA-0032
|
CIPR-GA70C4005BBA-0032
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
GA70C4005BBA-0032
|
CIPR-GA70C4007BBA-0032
|
7,1 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
GA70C4007BBA-0032
|
CIPR-GA70C4009BBA-0032
|
8,9 А
|
4 кВт
|
7,2 А
|
3 кВт
|
GA70C4009BBA-0032
|
CIPR-GA70C4012BBA-0032
|
11,9 А
|
5,5 кВт
|
9,2 А
|
3,7 кВт
|
GA70C4012BBA-0032
|
CIPR-GA70C4018BBA-0032
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
GA70C4018BBA-0032
|
CIPR-GA70C4023BBA-0032
|
23,4 А
|
11 кВт
|
18 А
|
7,5 кВт
|
GA70C4023BBA-0032
|
CIPR-GA70C4031BBA-0032
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
GA70C4031BBA-0032
|
CIPR-GA70C4038BBA-0032
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
GA70C4038BBA-0032
|
CIPR-GA70C4044BBA-0032
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
GA70C4044BBA-0032
|
CIPR-GA70C4060BBA-0032
|
59,6 А
|
30 кВт
|
45 А
|
22 кВт
|
GA70C4060BBA-0032
|
CIPR-GA70C4075BBA-0032
|
74,9 А
|
37 кВт
|
60 А
|
30 кВт
|
GA70C4075BBA-0032
|
CIPR-GA70C4089BBA-0032
|
89,2 А
|
45 кВт
|
75 А
|
37 кВт
|
GA70C4089BBA-0032
|
CIPR-GA70C4103BBA-0032
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
GA70C4103BBA-0032
|
CIPR-GA70C4140BBA-0032
|
140 А
|
75 кВт
|
112 А
|
55 кВт
|
GA70C4140BBA-0032
|
CIPR-GA70C4168BBA-0032
|
168 А
|
90 кВт
|
150 А
|
75 кВт
|
GA70C4168BBA-0032
|
CIPR-GA70C4208BBA-0032
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
GA70C4208BBA-0032
|
CIPR-GA70C4250BBA-0032
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
GA70C4250BBA-0032
|
CIPR-GA70C4296BBA-0032
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
GA70C4296BBA-0032
|
CIPR-GA70C4371BBA-0032
|
371 А
|
185 кВт
|
304 А
|
160 кВт
|
GA70C4371BBA-0032
|
CIPR-GA70C4389BBA-0032
|
389 А
|
220 кВт
|
371 А
|
200 кВт
|
GA70C4389BBA-0032
|
CIPR-GA70C4453BBA-0032
|
453 А
|
250 кВт
|
414 А
|
220 кВт
|
GA70C4453BBA-0032
|
CIPR-GA70C4568BBA-0032
|
568 А
|
315 кВт
|
453 А
|
250 кВт
|
GA70C4568BBA-0032
|
CIPR-GA70C4675BBA-0032
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
GA70C4675BBA-0032
|
CIPR-GA70C4002BBA-6828
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
GA70C4002BBA-6828
|
CIPR-GA70C4004BBA-6828
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
GA70C4004BBA-6828
|
CIPR-GA70C4005BBA-6828
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
GA70C4005BBA-6828
|
CIPR-GA70C4007BBA-6828
|
7,1 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
GA70C4007BBA-6828
|
CIPR-GA70C4009BBA-6828
|
8,9 А
|
4 кВт
|
7,2 А
|
3 кВт
|
GA70C4009BBA-6828
|
CIPR-GA70C4012BBA-6828
|
11,9 А
|
5,5 кВт
|
9,2 А
|
3,7 кВт
|
GA70C4012BBA-6828
|
CIPR-GA70C4018BBA-6828
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
GA70C4018BBA-6828
|
CIPR-GA70C4023BBA-6828
|
23,4 А
|
11 кВт
|
18 А
|
7,5 кВт
|
GA70C4023BBA-6828
|
CIPR-GA70C4031BBA-6828
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
GA70C4031BBA-6828
|
CIPR-GA70C4038BBA-6828
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
GA70C4038BBA-6828
|
CIPR-GA70C4044BBA-6828
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
GA70C4044BBA-6828
|
CIPR-GA70C4060BBA-6828
|
59,6 А
|
30 кВт
|
45 А
|
22 кВт
|
GA70C4060BBA-6828
|
CIPR-GA70C4075BBA-6828
|
74,9 А
|
37 кВт
|
60 А
|
30 кВт
|
GA70C4075BBA-6828
|
CIPR-GA70C4089BBA-6828
|
89,2 А
|
45 кВт
|
75 А
|
37 кВт
|
GA70C4089BBA-6828
|
CIPR-GA70C4103BBA-6828
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
GA70C4103BBA-6828
|
CIPR-GA70C4140BBA-6828
|
140 А
|
75 кВт
|
112 А
|
55 кВт
|
GA70C4140BBA-6828
|
CIPR-GA70C4168BBA-6828
|
168 А
|
90 кВт
|
150 А
|
75 кВт
|
GA70C4168BBA-6828
|
CIPR-GA70C4208BBA-6828
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
GA70C4208BBA-6828
|
CIPR-GA70C4250BBA-6828
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
GA70C4250BBA-6828
|
CIPR-GA70C4296BBA-6828
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
GA70C4296BBA-6828
|
CIPR-GA70C4371BBA-6828
|
371 А
|
185 кВт
|
304 А
|
160 кВт
|
GA70C4371BBA-6828
|
CIPR-GA70C4389BBA-6828
|
389 А
|
220 кВт
|
371 А
|
200 кВт
|
GA70C4389BBA-6828
|
CIPR-GA70C4453BBA-6828
|
453 А
|
250 кВт
|
414 А
|
220 кВт
|
GA70C4453BBA-6828
|
CIPR-GA70C4568BBA-6828
|
568 А
|
315 кВт
|
453 А
|
250 кВт
|
GA70C4568BBA-6828
|
CIPR-GA70C4675BBA-6828
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
GA70C4675BBA-6828
|
CIPR-GA70C4002BBA-6828
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
GA70C4002BBA-6828
|
CIPR-GA70C4004BBA-6828
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
GA70C4004BBA-6828
|
CIPR-GA70C4005BBA-6828
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
GA70C4005BBA-6828
|
CIPR-GA70C4007BBA-6828
|
7,1 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
GA70C4007BBA-6828
|
CIPR-GA70C4009BBA-6828
|
8,9 А
|
4 кВт
|
7,2 А
|
3 кВт
|
GA70C4009BBA-6828
|
CIPR-GA70C4012BBA-6828
|
11,9 А
|
5,5 кВт
|
9,2 А
|
3,7 кВт
|
GA70C4012BBA-6828
|
CIPR-GA70C4018BBA-6828
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
GA70C4018BBA-6828
|
CIPR-GA70C4023BBA-6828
|
23,4 А
|
11 кВт
|
18 А
|
7,5 кВт
|
GA70C4023BBA-6828
|
CIPR-GA70C4031BBA-6828
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
GA70C4031BBA-6828
|
CIPR-GA70C4038BBA-6828
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
GA70C4038BBA-6828
|
CIPR-GA70C4044BBA-6828
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
GA70C4044BBA-6828
|
CIPR-GA70C4060BBA-6828
|
59,6 А
|
30 кВт
|
45 А
|
22 кВт
|
GA70C4060BBA-6828
|
CIPR-GA70C4075BBA-6828
|
74,9 А
|
37 кВт
|
60 А
|
30 кВт
|
GA70C4075BBA-6828
|
CIPR-GA70C4089BBA-6828
|
89,2 А
|
45 кВт
|
75 А
|
37 кВт
|
GA70C4089BBA-6828
|
CIPR-GA70C4103BBA-6828
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
GA70C4103BBA-6828
|
CIPR-GA70C4140BBA-6828
|
140 А
|
75 кВт
|
112 А
|
55 кВт
|
GA70C4140BBA-6828
|
CIPR-GA70C4168BBA-6828
|
168 А
|
90 кВт
|
150 А
|
75 кВт
|
GA70C4168BBA-6828
|
CIPR-GA70C4208BBA-6828
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
GA70C4208BBA-6828
|
CIPR-GA70C4250BBA-6828
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
GA70C4250BBA-6828
|
CIPR-GA70C4296BBA-6828
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
GA70C4296BBA-6828
|
CIPR-GA70C4371BBA-6828
|
371 А
|
185 кВт
|
304 А
|
160 кВт
|
GA70C4371BBA-6828
|
CIPR-GA70C4389BBA-6828
|
389 А
|
220 кВт
|
371 А
|
200 кВт
|
GA70C4389BBA-6828
|
CIPR-GA70C4453BBA-6828
|
453 А
|
250 кВт
|
414 А
|
220 кВт
|
GA70C4453BBA-6828
|
CIPR-GA70C4568BBA-6828
|
568 А
|
315 кВт
|
453 А
|
250 кВт
|
GA70C4568BBA-6828
|
CIPR-GA70C4675BBA-6828
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
GA70C4675BBA-6828
|
