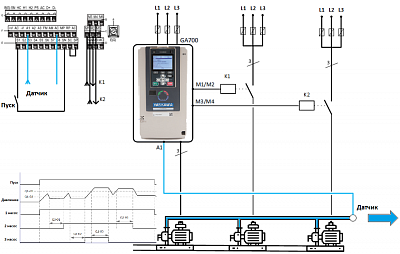

Преобразователи частоты YASKAWA GA700 c прошивкой каскадного управления 3 насосами (Lag Triplex G7PD1912 и G7PM1912) могут управлять системой из трех насосов с одним преобразователем частоты (ПЧ) или тремя ПЧ (подчиненные ПЧ могут быть GA500). В случае с одним ПЧ два дополнительных насоса включаются дискретными сигналами через контакторы. В случае 3 ПЧ связь между ними организуется через интерфейс RS485 по протоколу Modbus RTU.
В обоих варианта ведется учет времени работы насосов. В случае с 3 ПЧ так же организуется равномерная выработка ресурсов насосов.
Последовательность работы
Автоматический режим работы основного насоса запускается, по включению (замыканию контакта) дискретного входа 1 (S1), при снятии сигнала работа режима будет приостановлена. Преобразователь частоты может быть настроен на фиксированную скорость или может работать в режиме ПИД-регулирования.
Если давление падает ниже значения «Низкий уровень давления» (Q1-01) на время большее чем задано в «Time 1» (Q3-01), то происходит запуск первого дополнительного насоса. Если основное давление снова упадет ниже значения «Низкий уровень давления» (Q1-01) на время большее чем задано в «Time 2» (Q3-02), то происходит запуск второго дополнительного.
Если основное давление превышает значение «Высокий уровень давления» (Q1-02) на время большее чем задано в «Time 3» (Q3-03), первый насос будет остановлен. Если основное давление все еще превышает значение «Высокий уровень давления» (Q1-02) на время большее чем задано в «Time 4» (Q1-03), второй насос так же будет остановлен. Если у всех насосов одинаковое время работы, приоритет будет следующим: насос с задержкой 1 и насос с задержкой 2.
Времена наработки насосов доступны в параметрах U4-01 для основного насоса, U8-23 и U8-24 для дополнительных. Учет идет в часах, максимальное значение 99999 часов. Данные доступны для просмотра как с пульта ПЧ, так и через цифровые протоколы связи: встроенный Modbus RTU или опциональные платы Modbus TCP, Profinet, Ethernet/IP, Powerlink и т.д.
Дополнительные функции и характеристики
Встроенный пульт управления ПЧ съемный и может быть установлен на дверцу шкафа для оперативного контроля и управления. Для удаленного подключения пульта используется стандартный кабель с разъемами RJ45. Функционал графических пульта обеспечивает возможностью отображения графиков, с возможностью ведения логов с привязкой к часам реального времени и подключения по Bluetooth.
Для настройки ПЧ серий GA не обязательно подавать силовое питание: достаточно просто подключится по USB с компьютера или смартфона используя ПО DriveWizard или DriveWizardMobile соответственно.
Компактные размеры и не большой вес GA700 позволяют использовать его в простых применениях для замены ПЧ других производителей.
GA700 обладают высокой надежностью элементной базы и рассчитаны на 10 лет работы 24 часа в сутки при температуре 40 С и нагрузке 80%. Предусмотрена возможность контроля выработки ресурса элементов ПЧ в зависимости от времени, температуры и нагрузки. Эти данные доступны через параметры ПЧ.
Рабочая температура ПЧ от −10 до +50 С, возможна работа до +60 С при снижении мощности нагрузки.
СПИСОК ЗАКАЗНЫХ КОДОВ
Заказной код YASKAWA
|
Входное питание ПЧ
|
Режим нормальной мощности ND (120% перегрузки
|
Тяжелый режим работы HD (150% перегрузки)
|
Примечание
|
CIPR-GA70C4002BBA-BAAAAA-G7PD1912
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4004BBA-BAAAAA-G7PD1912
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4005BBA-BAAAAA-G7PD1912
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4007BBA-BAAAAA-G7PD1912
|
7,1 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4009BBA-BAAAAA-G7PD1912
|
8,9 А
|
4 кВт
|
7,2 А
|
3 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4012BBA-BAAAAA-G7PD1912
|
11,9 А
|
5,5 кВт
|
9,2 А
|
3,7 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4018BBA-BAAAAA-G7PD1912
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4023BBA-BAAAAA-G7PD1912
|
23,4 А
|
11 кВт
|
18 А
|
7,5 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4031BBA-BAAAAA-G7PD1912
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4038BBA-BAAAAA-G7PD1912
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4044BBA-BAAAAA-G7PD1912
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4060BBA-BAAAAA-G7PD1912
|
59,6 А
|
30 кВт
|
45 А
|
22 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4075BBA-BAAAAA-G7PD1912
|
74,9 А
|
37 кВт
|
60 А
|
30 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4089BBA-BAAAAA-G7PD1912
|
89,2 А
|
45 кВт
|
75 А
|
37 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4103BBA-BAAAAA-G7PD1912
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4140BBA-BAAAAA-G7PD1912
|
140 А
|
75 кВт
|
112 А
|
55 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4168BBA-BAAAAA-G7PD1912
|
168 А
|
90 кВт
|
150 А
|
75 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4208BBA-BAAAAA-G7PD1912
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4250BBA-BAAAAA-G7PD1912
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4296BBA-BAAAAA-G7PD1912
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4371BBA-BAAAAA-G7PD1912
|
371 А
|
185 кВт
|
304 А
|
160 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4389BBA-BAAAAA-G7PD1912
|
389 А
|
220 кВт
|
371 А
|
200 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4453BBA-BAAAAA-G7PD1912
|
453 А
|
250 кВт
|
414 А
|
220 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4568BBA-BAAAAA-G7PD1912
|
568 А
|
315 кВт
|
453 А
|
250 кВт
|
Дискретное управление доп. насосами
|
CIPR-GA70C4675BBA-BAAAAA-G7PD1912
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
Дискретное управление доп. насосами
|
Заказной код YASKAWA
|
Входное питание ПЧ
|
Режим нормальной мощности ND (120% перегрузки
|
Тяжелый режим работы HD (150% перегрузки)
|
Примечание
|
CIPR-GA70C4002BBA-BAAAAA-G7PM1912
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4004BBA-BAAAAA-G7PM1912
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4005BBA-BAAAAA-G7PM1912
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4007BBA-BAAAAA-G7PM1912
|
7,1 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4009BBA-BAAAAA-G7PM1912
|
8,9 А
|
4 кВт
|
7,2 А
|
3 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4012BBA-BAAAAA-G7PM1912
|
11,9 А
|
5,5 кВт
|
9,2 А
|
3,7 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4018BBA-BAAAAA-G7PM1912
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4023BBA-BAAAAA-G7PM1912
|
23,4 А
|
11 кВт
|
18 А
|
7,5 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4031BBA-BAAAAA-G7PM1912
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4038BBA-BAAAAA-G7PM1912
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4044BBA-BAAAAA-G7PM1912
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4060BBA-BAAAAA-G7PM1912
|
59,6 А
|
30 кВт
|
45 А
|
22 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4075BBA-BAAAAA-G7PM1912
|
74,9 А
|
37 кВт
|
60 А
|
30 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4089BBA-BAAAAA-G7PM1912
|
89,2 А
|
45 кВт
|
75 А
|
37 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4103BBA-BAAAAA-G7PM1912
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4140BBA-BAAAAA-G7PM1912
|
140 А
|
75 кВт
|
112 А
|
55 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4168BBA-BAAAAA-G7PM1912
|
168 А
|
90 кВт
|
150 А
|
75 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4208BBA-BAAAAA-G7PM1912
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4250BBA-BAAAAA-G7PM1912
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4296BBA-BAAAAA-G7PM1912
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4371BBA-BAAAAA-G7PM1912
|
371 А
|
185 кВт
|
304 А
|
160 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4389BBA-BAAAAA-G7PM1912
|
389 А
|
220 кВт
|
371 А
|
200 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4453BBA-BAAAAA-G7PM1912
|
453 А
|
250 кВт
|
414 А
|
220 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4568BBA-BAAAAA-G7PM1912
|
568 А
|
315 кВт
|
453 А
|
250 кВт
|
Цифровое управление доп. насосами
|
CIPR-GA70C4675BBA-BAAAAA-G7PM1912
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
Цифровое управление доп. насосами
|
