Описание товара

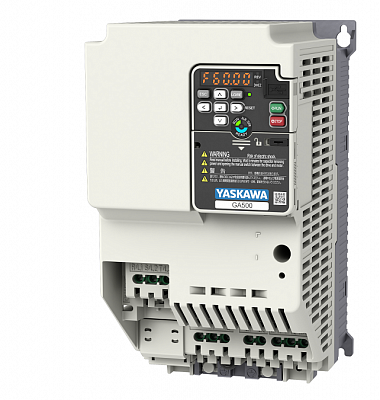

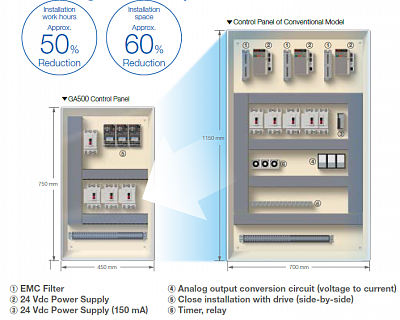

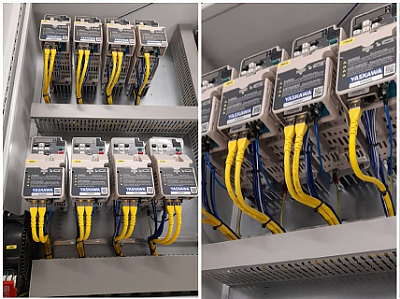

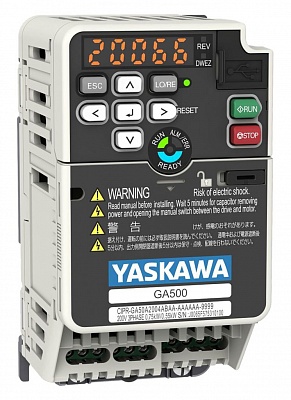

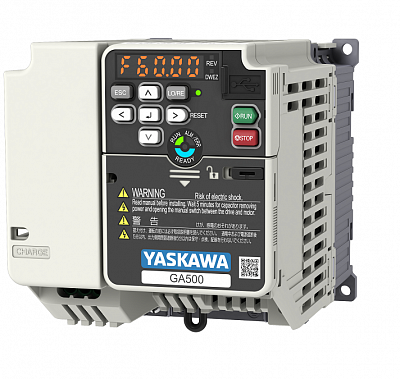

Преобразователи частоты YASKAWA GA500 являются следующим поколением ПЧ среднего класса, обеспечивая преемственность решений с серией V1000. При создании ПЧ GA500 было уделено особое внимание удобству монтажа, настройки и ввода в эксплуатацию, что отражено в новом конструктиве корпуса, клемм, пульта управления и его функциях. Преобразователи этой серии получились очень компактным с эффективным охлаждением силовых модулей, что позволяет монтировать их в шкафу «плечом к плечу» существенно сокращая размеры шкафов управления. Высокий пусковой момент и динамические характеристики делают их лучшим решением для управления приводами конвейеров, разного типа пищевого оборудования и упаковочных машин, различного вида станков и автоматов, компактных компрессорных и насосных агрегатов.
Основные технические характеристики серии GA500
- охватываемый моделями диапазон мощностей электродвигателями от 0,1 кВт до 30 кВт;
- доступны модели с входным питанием 200В и 400В;
- встроенный фильтр ЭМС;
- возможна работа группы ПЧ с питанием от цепи постоянного тока и рекуператором;
- типы подключаемых электродвигателей: асинхронный, синхронные явно полюсные (IPM), не явно полюсные моторы (SPM) и синхронно-реактивные двигатели (Syn RM);
- каждая модель может работать в двух диапазонах мощности в зависимости от типа нагрузки: нормальный режим (ND, перегрузка по току 110% в течение 60 сек) для центробежных насосов, вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течение 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.;
- пусковой момент 100% на асинхронном моторе, без дополнительного запаса по мощности, при скорости 0 Гц без использования датчика обратной связи с двигателя;
- типы управления двигателем: вольт/частотный (U/f), разомкнутое и замкнутое векторное управление без обратной связи (датчика двигателя) по скорости и специальный алгоритм
- диапазон выходной частоты от 0 до 590 Гц для стандартных моделей;
- точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах;
- встроенный вход для дополнительного питания платы управления от 24В=;
- для предиктивного обслуживания ПЧ вычисляет остаточный ресурс работы основных компонентов;
- встроенный контроллер DriveWorksEZ с очень быстрым циклом программы — 2 мс;
- температура работы от −10 до +50 С, возможна работа до +60 С при снижении мощности.
Встроенный порт RS485, с поддержкой Modbus RTU, обеспечивает скорость обмена до 115200 кбит/сек. GA500 работает с сетевыми платами от A1000, поддерживающими протоколы CANopen, CC-link, DeviceNet, EtherCat, Ethernet/IP, MECHATROLINK-II, MECHATROLINK-III, Modbus TCP/IP, Powerlink, PROFIBUS-DP, Profinet. Есть возможность управления пятью ПЧ GA500, используя только одну сетевую плату.
Особенности и новые функции GA500
- Защитное покрытие плат классу 3C2/3S2 по IEC 60721-3-3;
- Новая функция энергосбережения Smart Power Saver, которая позволяет увеличить КПД до 6% по сравнению с обычными приводами;
- Интегрирования функция безопасного останова STO SLI3/Ple;

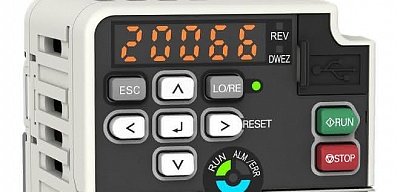

- Съемный стандартный пульт (экран 7-сегментный LED на 5 цифр с 9 кнопками управления), с возможностью монтажа на дверцу шкафа;

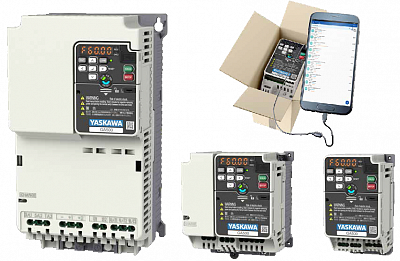

- Опциональный графический пульт с часами реального времени, возможностью сохранения логов работы на micro SD карту и возможность параметрирования ПЧ по Bluetooth с любого устройства Android или iOS с ПО DriveWizard Mobile;
- Настройка с ПК или смартфона через miniUSB без подачи дополнительного питания на ПЧ.
СПИСОК ЗАКАЗНЫХ КОДОВ
Заказной код YASKAWA
|
Входное питание ПЧ
|
Режим нормальной мощности ND (120% перегрузки
|
Тяжелый режим работы HD (150% перегрузки)
|
Альтернативный заказной код в торговых сетях
|
CIPR-GA50CB001ABA-BAAASA
|
1 фаза 220 В~
|
1,2 А
|
0,18 кВт
|
0,8 А
|
0,1 кВт
|
GA50CB001ABA
|
CIPR-GA50CB002ABA-BAAASA
|
1,9 А
|
0,37 кВт
|
1,6 А
|
0,25 кВт
|
GA50CB002ABA
|
CIPR-GA50CB004ABA-BAAASA
|
3,5 А
|
0,75 кВт
|
3,0 А
|
0,55 кВт
|
GA50CB004ABA
|
CIPR-GA50CB006ABA-BAAASA
|
6,0 А
|
1,1 кВт
|
5,0 А
|
1,1 кВт
|
GA50CB006ABA
|
CIPR-GA50CB010ABA-BAAASA
|
9,6 А
|
2,2 кВт
|
8,0 А
|
1,5 кВт
|
GA50CB010ABA
|
CIPR-GA50CB012ABA-BAAASA
|
12,2 А
|
5,5 кВт
|
11,0 А
|
3,7 кВт
|
GA50CB012ABA
|
CIPR-GA50CB018ABA-BAAASA
|
—
|
—
|
17,6 А
|
4,0 кВт
|
GA50CB018ABA
|
CIPR-GA50C4001ABA-BAAASA
|
3 фазы 400 В~
|
1,2 А
|
0,37 кВт
|
1,2 А
|
0,37 кВт
|
GA50C4001ABA
|
CIPR-GA50C4002ABA-BAAASA
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
GA50C4002ABA
|
CIPR-GA50C4004ABA-BAAASA
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
GA50C4004ABA
|
CIPR-GA50C4005ABA-BAAASA
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
GA50C4005ABA
|
CIPR-GA50C4007ABA-BAAASA
|
7,1 А
|
3,0 кВт
|
5,6 А
|
2,2 кВт
|
GA50C4007ABA
|
CIPR-GA50C4009ABA-BAAASA
|
8,9 А
|
4,0 кВт
|
7,3 А
|
3,0 кВт
|
GA50C4009ABA
|
CIPR-GA50C4012ABA-BAAASA
|
11,9 А
|
5,5 кВт
|
9,2 А
|
4,0 кВт
|
GA50C4012ABA
|
CIPR-GA50C4018ABA-BAAASA
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
GA50C4018ABA
|
CIPR-GA50C4023ABA-BAAASA
|
23,4 А
|
11 кВт
|
18,0 А
|
7,5 кВт
|
GA50C4023ABA
|
CIPR-GA50C4031ABA-BAAASA
|
31,0 А
|
15 кВт
|
24,0 А
|
11 кВт
|
GA50C4031ABA
|
CIPR-GA50C4038ABA-BAAASA
|
38,0 А
|
18,5 кВт
|
31,0 А
|
15 кВт
|
GA50C4038ABA
|
CIPR-GA50C4044ABA-BAAASA
|
44,0 А
|
22 кВт
|
39,0 А
|
18,5 кВт
|
GA50C4044ABA
|
CIPR-GA50C4060ABA-BAAASA
|
60,0 А
|
30 кВт
|
45,0 А
|
22 кВт
|
GA50C4060ABA
|
