Описание товара

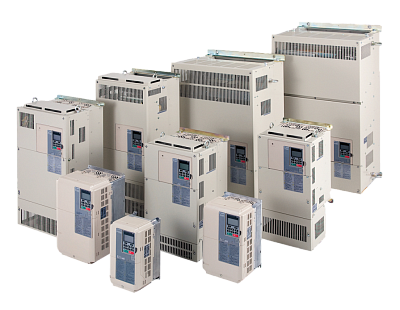

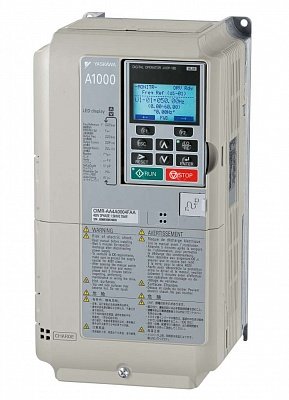

Преобразователь частоты YASKAWA A1000 создан с опорой на многолетний опыт разработки, производства и применения приводной техники. При создании ПЧ A1000 учитывалась необходимость обеспечения высоких моментных и динамических характеристик комплектного привода, высокую надежность ПЧ и его элементов, обеспечение экономии электроэнергии, универсальности его применения и простоты запуска и его обслуживания. По сравнению с предыдущими сериями F7 и E7 размеры A1000 удалось уменьшить в почти в 2 раза для моделей большой мощности, так же удалось снизить и вес.
Основные технические характеристики серии A1000:
-
охватываемый моделями диапазон мощностей электродвигателями от 0,4 кВт до 630 кВт;
-
доступны модели с входным питанием 200В и 400В;
-
возможна работа группы ПЧ с питанием от цепи постоянного тока;
-
типы подключаемых электродвигателей: асинхронный, синхронные явно полюсные (IPM) и не явно полюсные моторы (SPM);
-
каждая модель может работать в двух диапазонах мощности в зависимости от нагрузки и выбранной перегрузочной способностью: нормальный режим (ND, перегрузка по току 120% в течении 60 сек) для центробежных насосов и вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течении 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.;
-

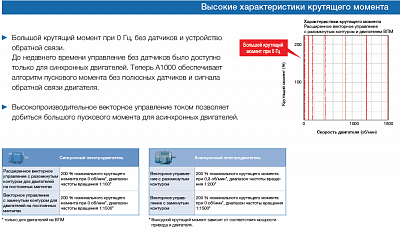

пусковой момент 200% на асинхронном моторе без дополнительного запаса по мощности, при скорости 0 Гц даже без использования датчика обратной связи с двигателя;
-
типы управления двигателем: вольт/частотный (U/f) с и без обратной связи по скорости, разомкнутое и замкнутое векторное управление для всех подключаемых электродвигателей;
-
диапазон выходной частоты от 0 до 400 Гц для стандартных моделей и 1000 Гц для специальных;
-
точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах;
-
возможность обеспечения очень медленных разгонов и торможений исполнительных механизмов (например, дробилок) до 6000 секунд;
-
срок службы 10 лет при круглосуточной работе с нагрузкой 80% от номинала и температуре не более 40 С;
-
температура работы от −10 до +50 градусов Цельсия.
Помимо стандартных для преобразователей частоты функций (типа переключения предустановленных скоростей, пропуска частот, ограничения и управления моментом, компенсаций проскальзывания и крутящего момента, торможением постоянным током, встроенный ПИД регулятор с функцией ожидания\спящего режима и т.п.) в данном преобразователи стоит обратить внимание на следующие функции:
-
предварительная настройка параметров для разных применений: насос, конвейер, компрессор, кран и т.д.;
-
функция автонастройки с возможностью учета момента инерции нагрузки на двигателе;
-

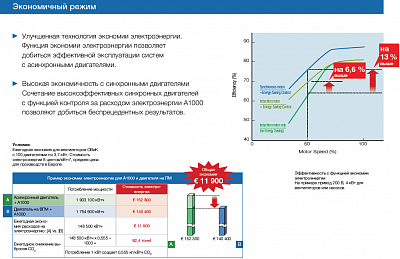

улучшенная функция энергосбережения обеспечивает снижение энергопотребления на насосах и вентиляторах при пониженных скоростях на 6,6% для асинхронных двигателей и 13% для синхронных двигателей;
-
функция встроенного контроллера для решения задач от простейшей логики до быстрых задач анализа работы двигателя. ПО для программирования DriveWorks EZ.
-

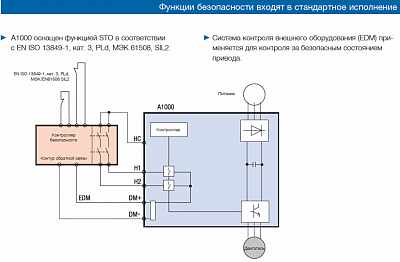

встроенная функция безопасного отключения двигателя класса ISO/EN 13849-1 Cat. 3 PLe SIL2;
-
встроенные функции диагностики и предупреждения о работе ПЧ и ресурсе его элементов;
-
поддерживаемые промышленные протоколы управления: Modbus RTU (встроен), CANopen, CC-link, DeviceNet, EtherCat, Ethernet/IP, MECHATROLINK-2, Modbus TCP/IP, Powerlink, PROFIBUS-DP, Profinet;
-
перенос параметров с одного ПЧ на другой при помощи пульта, клеммного модуля или специального блока;
-
пульт управления с ЖК дисплеем и поддержкой 11 европейских языков, включая русский.
Так же доступны специальные модели: для применения на морском транспорте с сертификатом GL, с дополнительной защитой IP и специальным низкоуровневым ПО.

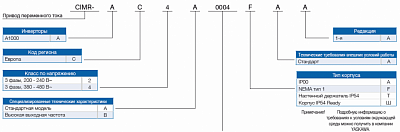

СПИСОК ЗАКАЗНЫХ КОДОВ
Заказной код YASKAWA
|
Входное питание ПЧ
|
Режим нормальной мощности ND (120% перегрузки)
|
Тяжелый режим работы HD (150% перегрузки)
|
Альтернативный заказной код в торговых сетях
|
CIMR-AC4A0002FAA
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
—
|
CIMR-AC4A0004FAA
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
—
|
CIMR-AC4A0005FAA
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
—
|
CIMR-AC4A0007FAA
|
6,9 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
—
|
CIMR-AC4A0009FAA
|
8,8 А
|
4 кВт
|
7,2 А
|
3 кВт
|
—
|
CIMR-AC4A0011FAA
|
11,1 А
|
5,5 кВт
|
9,2 А
|
4 кВт
|
—
|
CIMR-AC4A0018FAA
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
—
|
CIMR-AC4A0023FAA
|
23 А
|
11 кВт
|
18 А
|
7,5 кВт
|
—
|
CIMR-AC4A0031FAA
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
—
|
CIMR-AC4A0038FAA
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
—
|
CIMR-AC4A0044FAA
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
—
|
CIMR-AC4A0058AAA
|
58 А
|
30 кВт
|
45 А
|
22 кВт
|
—
|
CIMR-AC4A0072AAA
|
72 А
|
37 кВт
|
60 А
|
30 кВт
|
—
|
CIMR-AC4A0088AAA
|
88 А
|
45 кВт
|
75 А
|
37 кВт
|
—
|
CIMR-AC4A0103AAA
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
—
|
CIMR-AC4A0139AAA
|
139 А
|
75 кВт
|
112 А
|
55 кВт
|
—
|
CIMR-AC4A0165AAA
|
165 А
|
90 кВт
|
150 А
|
75 кВт
|
—
|
CIMR-AC4A0208AAA
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
—
|
CIMR-AC4A0250AAA
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
—
|
CIMR-AC4A0296AAA
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
—
|
CIMR-AC4A0362AAA
|
362 А
|
185 кВт
|
304 А
|
160 кВт
|
—
|
CIMR-AC4A0414AAA
|
414 А
|
220 кВт
|
370 А
|
185 кВт
|
—
|
CIMR-AC4A0515AAA
|
515 А
|
250 кВт
|
450 А
|
220 кВт
|
—
|
CIMR-AC4A0675AAA
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
—
|
CIMR-AC4A0930AAA
|
930 А
|
500 кВт
|
810 А
|
450 кВт
|
—
|
CIMR-AC4A1200AAA
|
1200 А
|
630 кВт
|
1090 А
|
560 кВт
|
—
|
