Описание товара
Частотные преобразователи YASKAWA A1000 выпускаются со специальным программным обеспечением для решения определенных прикладных задач. В настоящее время доступны преобразователи с следующими ПО:

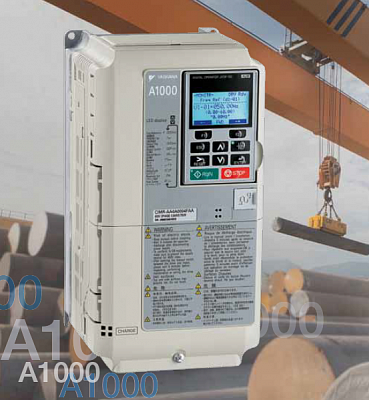

- «for Crane and Hoist» — A1000 для управления подъемными механизмами кранов.

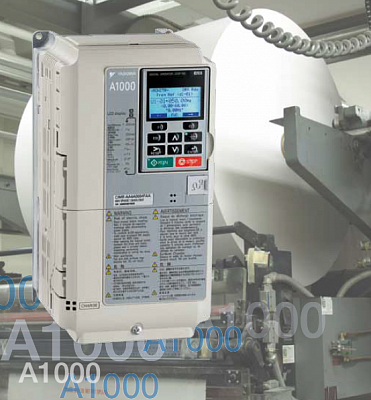

- «for Winder» — ПЧ A1000 для работы в системах намотки\перемотки материалов (учет диаметров бобин, компенсация трения, контроль натяжения).
- «Electronic Line Shaft» — ПЧ A1000 c ПО «электронный вал» для синхронизации приводов по позиции с различными передаточными отношениями.
- «Positioning» — ПЧ A1000 с возможностью позиционирования асинхронных и синхронных электродвигателей по датчику обратной связи.
- «Overvoltage Suppression Suppression» — ПЧ A1000 с алгоритмом предотвращения перегрузки для штанговых насосов и прессов с электроприводом.
- «Spindle Orientation» — ПЧ A1000 с возможностью позиционирования шпинделя станка.
- «Unbalance Detection» — ПЧ A1000 с возможностью определения дисбаланса на валу электродвигателя.
Для заказа A1000 со специальной прошивкой используются стандартные заказные коды с добавлением в конце индекса -хххх обозначающего конкретный тип прошивки, который так же будет указан на боковом шильдике ПЧ.
СПИСОК ЗАКАЗНЫХ КОДОВ
3 фазы 400 В~
Заказной код YASKAWA
|
Входное питание ПЧ
|
Режим нормальной мощности ND (120% перегрузки)
|
Тяжелый режим работы HD (150% перегрузки)
|
Комментарий
|
CIMR-AC4A0002FAA-0048
|
3 фазы 400 В~
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
—
|
CIMR-AC4A0004FAA-0048
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
—
|
CIMR-AC4A0005FAA-0048
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
—
|
CIMR-AC4A0007FAA-0048
|
6,9 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
—
|
CIMR-AC4A0009FAA-0048
|
8,8 А
|
4 кВт
|
7,2 А
|
3 кВт
|
—
|
CIMR-AC4A0011FAA-0048
|
11,1 А
|
5,5 кВт
|
9,2 А
|
4 кВт
|
—
|
CIMR-AC4A0018FAA-0048
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
—
|
CIMR-AC4A0023FAA-0048
|
23 А
|
11 кВт
|
18 А
|
7,5 кВт
|
—
|
CIMR-AC4A0031FAA-0048
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
—
|
CIMR-AC4A0038FAA-0048
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
—
|
CIMR-AC4A0044FAA-0048
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
—
|
CIMR-AC4A0058AAA-0048
|
58 А
|
30 кВт
|
45 А
|
22 кВт
|
—
|
CIMR-AC4A0072AAA-0048
|
72 А
|
37 кВт
|
60 А
|
30 кВт
|
—
|
CIMR-AC4A0088AAA-0048
|
88 А
|
45 кВт
|
75 А
|
37 кВт
|
—
|
CIMR-AC4A0103AAA-0048
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
—
|
CIMR-AC4A0139AAA-0048
|
139 А
|
75 кВт
|
112 А
|
55 кВт
|
—
|
CIMR-AC4A0165AAA-0048
|
165 А
|
90 кВт
|
150 А
|
75 кВт
|
—
|
CIMR-AC4A0208AAA-0048
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
—
|
CIMR-AC4A0250AAA-0048
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
—
|
CIMR-AC4A0296AAA-0048
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
—
|
CIMR-AC4A0362AAA-0048
|
362 А
|
185 кВт
|
304 А
|
160 кВт
|
—
|
CIMR-AC4A0414AAA-0048
|
414 А
|
220 кВт
|
370 А
|
185 кВт
|
—
|
CIMR-AC4A0515AAA-0048
|
515 А
|
250 кВт
|
450 А
|
220 кВт
|
—
|
CIMR-AC4A0675AAA-0048
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
—
|
CIMR-AC4A0930AAA-0048
|
930 А
|
500 кВт
|
810 А
|
450 кВт
|
—
|
CIMR-AC4A1200AAA-0048
|
1200 А
|
630 кВт
|
1090 А
|
560 кВт
|
—
|
CIMR-AC4A0002FAA-0064
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
—
|
CIMR-AC4A0004FAA-0064
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
—
|
CIMR-AC4A0005FAA-0064
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
—
|
CIMR-AC4A0007FAA-0064
|
6,9 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
—
|
CIMR-AC4A0009FAA-0064
|
8,8 А
|
4 кВт
|
7,2 А
|
3 кВт
|
—
|
CIMR-AC4A0011FAA-0064
|
11,1 А
|
5,5 кВт
|
9,2 А
|
4 кВт
|
—
|
CIMR-AC4A0018FAA-0064
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
—
|
CIMR-AC4A0023FAA-0064
|
23 А
|
11 кВт
|
18 А
|
7,5 кВт
|
—
|
CIMR-AC4A0031FAA-0064
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
—
|
CIMR-AC4A0038FAA-0064
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
—
|
CIMR-AC4A0044FAA-0064
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
—
|
CIMR-AC4A0058AAA-0064
|
58 А
|
30 кВт
|
45 А
|
22 кВт
|
—
|
CIMR-AC4A0072AAA-0064
|
72 А
|
37 кВт
|
60 А
|
30 кВт
|
—
|
CIMR-AC4A0088AAA-0064
|
88 А
|
45 кВт
|
75 А
|
37 кВт
|
—
|
CIMR-AC4A0103AAA-0064
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
—
|
CIMR-AC4A0139AAA-0064
|
139 А
|
75 кВт
|
112 А
|
55 кВт
|
—
|
CIMR-AC4A0165AAA-0064
|
165 А
|
90 кВт
|
150 А
|
75 кВт
|
—
|
CIMR-AC4A0208AAA-0064
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
—
|
CIMR-AC4A0250AAA-0064
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
—
|
CIMR-AC4A0296AAA-0064
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
—
|
CIMR-AC4A0362AAA-0064
|
362 А
|
185 кВт
|
304 А
|
160 кВт
|
—
|
CIMR-AC4A0414AAA-0064
|
414 А
|
220 кВт
|
370 А
|
185 кВт
|
—
|
CIMR-AC4A0515AAA-0064
|
515 А
|
250 кВт
|
450 А
|
220 кВт
|
—
|
CIMR-AC4A0675AAA-0064
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
—
|
CIMR-AC4A0930AAA-0064
|
930 А
|
500 кВт
|
810 А
|
450 кВт
|
—
|
CIMR-AC4A1200AAA-0064
|
1200 А
|
630 кВт
|
1090 А
|
560 кВт
|
—
|
CIMR-AC4A0002FAA-063
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
—
|
CIMR-AC4A0004FAA-063
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
—
|
CIMR-AC4A0005FAA-063
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
—
|
CIMR-AC4A0007FAA-063
|
6,9 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
—
|
CIMR-AC4A0009FAA-063
|
8,8 А
|
4 кВт
|
7,2 А
|
3 кВт
|
—
|
CIMR-AC4A0011FAA-063
|
11,1 А
|
5,5 кВт
|
9,2 А
|
4 кВт
|
—
|
CIMR-AC4A0018FAA-063
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
—
|
CIMR-AC4A0023FAA-063
|
23 А
|
11 кВт
|
18 А
|
7,5 кВт
|
—
|
CIMR-AC4A0031FAA-063
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
—
|
CIMR-AC4A0038FAA-063
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
—
|
CIMR-AC4A0044FAA-063
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
—
|
CIMR-AC4A0058AAA-063
|
58 А
|
30 кВт
|
45 А
|
22 кВт
|
—
|
CIMR-AC4A0072AAA-063
|
72 А
|
37 кВт
|
60 А
|
30 кВт
|
—
|
CIMR-AC4A0088AAA-063
|
88 А
|
45 кВт
|
75 А
|
37 кВт
|
—
|
CIMR-AC4A0103AAA-063
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
—
|
CIMR-AC4A0139AAA-063
|
139 А
|
75 кВт
|
112 А
|
55 кВт
|
—
|
CIMR-AC4A0165AAA-063
|
165 А
|
90 кВт
|
150 А
|
75 кВт
|
—
|
CIMR-AC4A0208AAA-063
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
—
|
CIMR-AC4A0250AAA-063
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
—
|
CIMR-AC4A0296AAA-063
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
—
|
CIMR-AC4A0362AAA-063
|
362 А
|
185 кВт
|
304 А
|
160 кВт
|
—
|
CIMR-AC4A0414AAA-063
|
414 А
|
220 кВт
|
370 А
|
185 кВт
|
—
|
CIMR-AC4A0515AAA-063
|
515 А
|
250 кВт
|
450 А
|
220 кВт
|
—
|
CIMR-AC4A0675AAA-063
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
—
|
CIMR-AC4A0930AAA-063
|
930 А
|
500 кВт
|
810 А
|
450 кВт
|
—
|
CIMR-AC4A1200AAA-063
|
1200 А
|
630 кВт
|
1090 А
|
560 кВт
|
—
|
CIMR-AC4A0002FAA-0219
|
2,1 А
|
0,75 кВт
|
1,8 А
|
0,55 кВт
|
—
|
CIMR-AC4A0004FAA-0219
|
4,1 А
|
1,5 кВт
|
3,4 А
|
0,75 кВт
|
—
|
CIMR-AC4A0005FAA-0219
|
5,4 А
|
2,2 кВт
|
4,8 А
|
1,5 кВт
|
—
|
CIMR-AC4A0007FAA-0219
|
6,9 А
|
3 кВт
|
5,5 А
|
2,2 кВт
|
—
|
CIMR-AC4A0009FAA-0219
|
8,8 А
|
4 кВт
|
7,2 А
|
3 кВт
|
—
|
CIMR-AC4A0011FAA-0219
|
11,1 А
|
5,5 кВт
|
9,2 А
|
4 кВт
|
—
|
CIMR-AC4A0018FAA-0219
|
17,5 А
|
7,5 кВт
|
14,8 А
|
5,5 кВт
|
—
|
CIMR-AC4A0023FAA-0219
|
23 А
|
11 кВт
|
18 А
|
7,5 кВт
|
—
|
CIMR-AC4A0031FAA-0219
|
31 А
|
15 кВт
|
24 А
|
11 кВт
|
—
|
CIMR-AC4A0038FAA-0219
|
38 А
|
18,5 кВт
|
31 А
|
15 кВт
|
—
|
CIMR-AC4A0044FAA-0219
|
44 А
|
22 кВт
|
39 А
|
18,5 кВт
|
—
|
CIMR-AC4A0058AAA-0219
|
58 А
|
30 кВт
|
45 А
|
22 кВт
|
—
|
CIMR-AC4A0072AAA-0219
|
72 А
|
37 кВт
|
60 А
|
30 кВт
|
—
|
CIMR-AC4A0088AAA-0219
|
88 А
|
45 кВт
|
75 А
|
37 кВт
|
—
|
CIMR-AC4A0103AAA-0219
|
103 А
|
55 кВт
|
91 А
|
45 кВт
|
—
|
CIMR-AC4A0139AAA-0219
|
139 А
|
75 кВт
|
112 А
|
55 кВт
|
—
|
CIMR-AC4A0165AAA-0219
|
165 А
|
90 кВт
|
150 А
|
75 кВт
|
—
|
CIMR-AC4A0208AAA-0219
|
208 А
|
110 кВт
|
180 А
|
90 кВт
|
—
|
CIMR-AC4A0250AAA-0219
|
250 А
|
132 кВт
|
216 А
|
110 кВт
|
—
|
CIMR-AC4A0296AAA-0219
|
296 А
|
160 кВт
|
260 А
|
132 кВт
|
—
|
CIMR-AC4A0362AAA-0219
|
362 А
|
185 кВт
|
304 А
|
160 кВт
|
—
|
CIMR-AC4A0414AAA-0219
|
414 А
|
220 кВт
|
370 А
|
185 кВт
|
—
|
CIMR-AC4A0515AAA-0219
|
515 А
|
250 кВт
|
450 А
|
220 кВт
|
—
|
CIMR-AC4A0675AAA-0219
|
675 А
|
355 кВт
|
605 А
|
315 кВт
|
—
|
CIMR-AC4A0930AAA-0219
|
930 А
|
500 кВт
|
810 А
|
450 кВт
|
—
|
CIMR-AC4A1200AAA-0219
|
1200 А
|
630 кВт
|
1090 А
|
560 кВт
|
—
|
