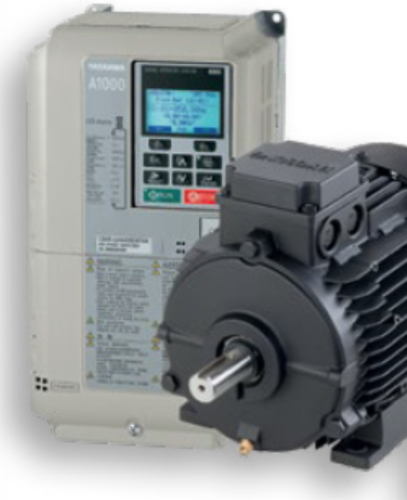

YASKAWA A1000 ОРИЕНТАЦИЯ ШПИНДЕЛЯ

Описание товара

Преобразователи частоты с функцией ориентация ротора (ориентация шпинделя) электродвигателя — это недорогой и достаточно точный способ установки вала ротора в нужное положение, например для подготовки к специальным операциям (нарезание резьб) или для смены инструмента на шпинделе. Конечно эти операции может сделать вручную оператор станка, но это займёт намного больше времени, чем в автоматизированном цикле, поэтому для уменьшения «времени простоя» данное действие лучше автоматизировать, исключив человеческий фактор, так как любой простой дорого обходится производству. Самым быстрым и удобным решением является автоматическая остановка ротора в заданном положении непосредственно из системы управления.

Данная функция реализована в серии частотных преобразователей A1000 (от 0,4 кВт до 630 кВт), что позволяет использовать эту прошивку во всех возможных применениях, где требуется ориентация. Также в этой прошивке заложены 2 группы параметров, которые учитывают инерционность нагрузки, что хорошо сказывается на динамике во время обработки детали.

Прошивка ориентация шпинделя (вала электродвигателя) разработанная сотрудниками ООО «КоСПА» для преобразователей частоты YASKAWA A1000, требует хотя бы одного полного оборота вала двигателя после подачи силового питания на привод. Это требуется для определения положения Z-импульса датчика. Ориентация с первой командой RUN, после включения привода, может не работать, так как счетчик импульсов, который используется для позиционирования, будет начинаться с нуля. Счётчик сбрасывается на 0 при появлении Z — импульса, следовательно, если Z-импульс не подключен к плате обратной связи, то положение ротора в момент включения привода будет считаться исходным (нулевым).

Внимание! В ПЧ A1000 с данной прошивкой не доступен для использования встроенный контроллер для ПО DriveWorksEZ.

Для заказа A1000 с прошивкой ориентация вала используются стандартные заказные коды с добавлением в конце индекса −063, который так же будет указан на боковом шильдике ПЧ.

СПИСОК ЗАКАЗНЫХ КОДОВ

Заказной код YASKAWA	Входное питание ПЧ	Режим нормальной мощности ND (120% перегрузки)		Тяжелый режим работы HD (150% перегрузки)		Альтернативный заказной код в торговых сетях
CIMR-AC4A0002FAA-063	3 фазы 400 В~	2,1 А	0,75 кВт	1,8 А	0,55 кВт	—
CIMR-AC4A0004FAA-063		4,1 А	1,5 кВт	3,4 А	0,75 кВт	—
CIMR-AC4A0005FAA-063		5,4 А	2,2 кВт	4,8 А	1,5 кВт	—
CIMR-AC4A0007FAA-063		6,9 А	3 кВт	5,5 А	2,2 кВт	—
CIMR-AC4A0009FAA-063		8,8 А	4 кВт	7,2 А	3 кВт	—
CIMR-AC4A0011FAA-063		11,1 А	5,5 кВт	9,2 А	4 кВт	—
CIMR-AC4A0018FAA-063		17,5 А	7,5 кВт	14,8 А	5,5 кВт	—
CIMR-AC4A0023FAA-063		23 А	11 кВт	18 А	7,5 кВт	—
CIMR-AC4A0031FAA-063		31 А	15 кВт	24 А	11 кВт	—
CIMR-AC4A0038FAA-063		38 А	18,5 кВт	31 А	15 кВт	—
CIMR-AC4A0044FAA-063		44 А	22 кВт	39 А	18,5 кВт	—
CIMR-AC4A0058AAA-063		58 А	30 кВт	45 А	22 кВт	—
CIMR-AC4A0072AAA-063		72 А	37 кВт	60 А	30 кВт	—
CIMR-AC4A0088AAA-063		88 А	45 кВт	75 А	37 кВт	—
CIMR-AC4A0103AAA-063		103 А	55 кВт	91 А	45 кВт	—
CIMR-AC4A0139AAA-063		139 А	75 кВт	112 А	55 кВт	—
CIMR-AC4A0165AAA-063		165 А	90 кВт	150 А	75 кВт	—
CIMR-AC4A0208AAA-063		208 А	110 кВт	180 А	90 кВт	—
CIMR-AC4A0250AAA-063		250 А	132 кВт	216 А	110 кВт	—
CIMR-AC4A0296AAA-063		296 А	160 кВт	260 А	132 кВт	—
CIMR-AC4A0362AAA-063		362 А	185 кВт	304 А	160 кВт	—
CIMR-AC4A0414AAA-063		414 А	220 кВт	370 А	185 кВт	—
CIMR-AC4A0515AAA-063		515 А	250 кВт	450 А	220 кВт	—
CIMR-AC4A0675AAA-063		675 А	355 кВт	605 А	315 кВт	—
CIMR-AC4A0930AAA-063		930 А	500 кВт	810 А	450 кВт	—
CIMR-AC4A1200AAA-063		1200 А	630 кВт	1090 А	560 кВт	—
