YASKAWA A1000 ОПЦИОНАЛЬНЫЕ ПЛАТЫ

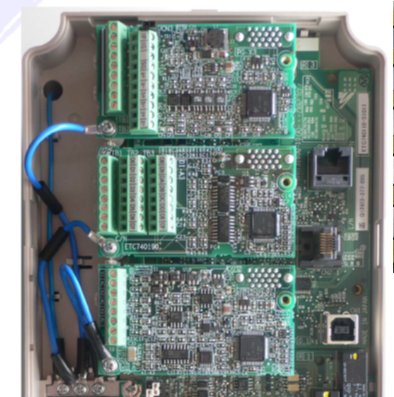

Стандартные возможности преобразователей частоты YASKAWA A1000, U1000, GA500 и GA700 могут быть расширены и адаптированы для специальных применений благодаря установке плат расширения и опциональных модулей. Конструкция этих ПЧ позволяет устанавливать в него до 3 дополнительных плат: одной сетевой и двух обратной связи или входов-выходов. Возможность установки двух плат обратной связи позволяет использовать А1000 и GA700 для последовательного переключения и работы с двумя двигателями с обратной связью, что часто используется в станках. Дополнительно (в отдельную секцию) может быть установлен модуль питания PS-A10x платы управления ПЧ от внешнего источника 24В с ИБП, для исключения обрыва сетевого подключения в случае пропадания силового питания.

Доступные сетевые платы и их характеристики:

• SI-S3: CANopen, профили оборудования DS 301 Ver. 4.02 и DSP 402 Ver. 1.1 Velocity Mode, разъем 9-pin D-SUB, скорость передачи данных от 10 кбит до 1 Мбит;

• SI-N3: DeviceNet, профиль оборудования Group 2 Server (UCMM capable), поддержка Explicit Messages, Polled I/O Messages, Faulted Node Recovery, Offline Connection Set Messages, Automatic Device Replacement (ADR), Change of State Message (COS). Разъем 5-pin открытый винтовой, скорость передачи данных 125, 250 и 500 кбит;

• SI-P3: PROFIBUS-DP, профиль оборудования PROFIBUS DP-V0, V1, разъем 9-pin D-SUB, скорость передачи данных от 9,6 кб до 12 Мб;

• SI-C3: CC-Link, профиль оборудования CC-Link V1.10, скорость передачи данных от 156 кб до 10 Мб;

• SI-T3: MECHATROLINK II, разъемы USB A, скорости: режим MECHATROLINK-II — 10 Мб, режим MECHATROLINK-I 4 Мб;

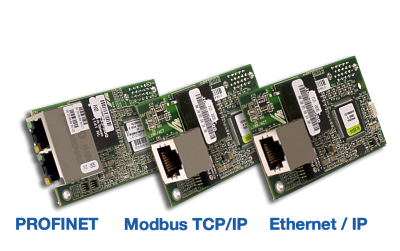

• SI-EN3: Ethernet-IP, профиль оборудования Explicit: Explicit Class 3, Unconnected, I/O: Class 1, Listen Only, Input Only, разъемы RJ45, скорость передачи данных 10 или 100 Мб;

• SI-EM3: Modbus TCP/IP, доступные команды Read Multiple Registers (03H), Write Single Register (06H), Write Multiple Registers (10H), Read and Write Registers (17H), разъем RJ45, скорость передачи данных 10 или 100 Мб;

• SI-EP3: PROFINET, профиль оборудования ProfiDrive, Identification and Messaging (I&M0), Fault Buffer Mechanism, два разъема RJ45, скорость передачи данных 10 или 100 Мб;

• SI-ES3: EtherCAT, профиль оборудования DS 301 Ver. 4.02 и DSP 402 Ver. 1.1 Velocity Mode, два разъема RJ45, скорость передачи данных 10 или 100 Мб;

• SI-EL3: Powerlink, профиль оборудования DSP 402 Velocity Mode, два разъема RJ45, скорость передачи данных 10 или 100 Мб.
