YASKAWA A1000 ЭЛЕКТРОННЫЙ ВАЛ

Описание товара

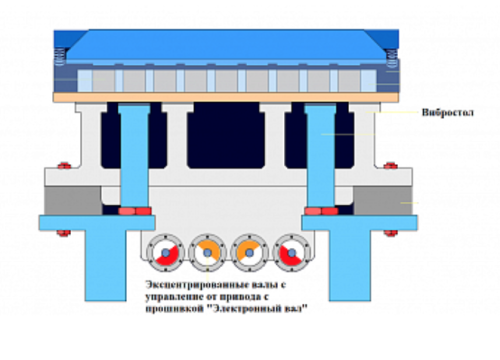

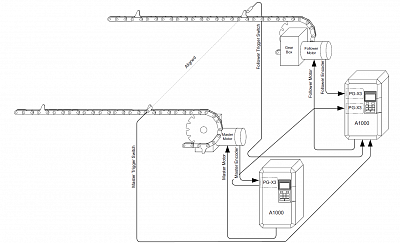

Для замены дорогостоящих и сложных кинематически связанных механических узлов на электрические (без использования дополнительного внешнего контроллера), компанией YASKAWA было представлено решение в виде специальной прошивки «Электронный вал» (специальное программное обеспечение Master — Slave, Electronic Line Shaft, ELS) для преобразователя частоты A1000. Примеров использования данных прошивок крайне много — цепные конвейера, приводы больших составных планшайб (внутренняя и внешняя кольцевая), приводы вибростолов с возможностью осуществления фиксированного смещения по позиции для управления уровнем вибрации, приводы прокатных валков прокатного стана, где требуется одинаковая скорость вращения, приводы печатных машин и много другое.

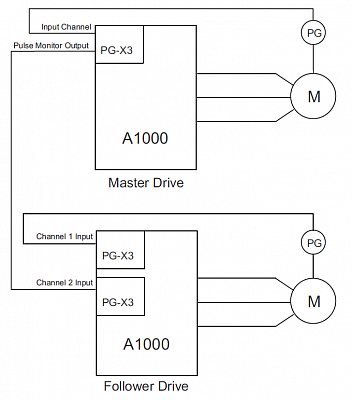

Данное ПО позволяет ведомым (Slave) приводам точно следовать за энкодером ведущего (Master) устройства по контуру скорости или позиции с учетом динамически изменяемого передаточного числа.

Функциональные возможности специального программного обеспечения «Ведущий — Ведомый»:

Синхронизация по позиции ведущего и ведомого с учетом или без учета направления вращения ведущего;
Синхронизация по скорости ведущего и ведомого с учетом или без учета направления вращения ведущего;
Динамическое изменение передаточного коэффициента между ведомым и ведущим устройством;
Задание дополнительного смещения позиции ведомого устройства по отношению к ведущему как перед пуском, так и в ходе работы машины;
Отключение синхронизации по внешнему сигналу;
Накопление и последующая отработка ошибки;
Неограниченное количество ведомых (Slave) устройств.

ООО «КоСПА», как официальный торговый партнер и сервисный центр YASKAWA на территории России, осуществляет подобные низкоуровневые прошивки на базе нашего сервисного центра.

Низкоуровневое программное обеспечение «Электронный вал» для преобразователей частоты серии A1000 фирмы YASKAWA предназначено для работы в векторном режиме управления с датчиком обратной связи (энкодером). Прошивка должна быть установлена на все приводы, для которых требуется синхронизация по координатам. Для заказа А1000 с данной прошивкой используются стандартные заказные коды с добавлением в конце индекса —S2603M (для мастера/ведущего) и —S2603S (для слейва/ведомого), который также будет указан на боковом шильдике ПЧ. Обращаем внимание, что при наличии дополнительных требований в машине и внесения изменений в ПО со стороны ООО «КоСПА», индекс в наименование может быть изменен.

СПИСОК ЗАКАЗНЫХ КОДОВ

Заказной код YASKAWA с ELS	Входное питание ПЧ	Режим нормальной мощности ND (120% перегрузки)		Тяжелый режим работы HD (150% перегрузки)		Тип\функция прошивки
CIMR-AC4A0002FAA-S2603M	3 фазы 400 В~	2,1 А	0,75 кВт	1,8 А	0,55 кВт	Ведущий (Master)
CIMR-AC4A0002FAA-S2603S		2,1 А	0,75 кВт	1,8 А	0,55 кВт	Ведомый (Slave)
CIMR-AC4A0004FAA-S2603M		4,1 А	1,5 кВт	3,4 А	0,75 кВт	Ведущий (Master)
CIMR-AC4A0004FAA-S2603S		4,1 А	1,5 кВт	3,4 А	0,75 кВт	Ведомый (Slave)
CIMR-AC4A0005FAA-S2603M		5,4 А	2,2 кВт	4,8 А	1,5 кВт	Ведущий (Master)
CIMR-AC4A0005FAA-S2603S		5,4 А	2,2 кВт	4,8 А	1,5 кВт	Ведомый (Slave)
CIMR-AC4A0007FAA-S2603M		6,9 А	3 кВт	5,5 А	2,2 кВт	Ведущий (Master)
CIMR-AC4A0007FAA-S2603S		6,9 А	3 кВт	5,5 А	2,2 кВт	Ведомый (Slave)
CIMR-AC4A0009FAA-S2603M		8,8 А	4 кВт	7,2 А	3 кВт	Ведущий (Master)
CIMR-AC4A0009FAA-S2603S		8,8 А	4 кВт	7,2 А	3 кВт	Ведомый (Slave)
CIMR-AC4A0011FAA-S2603M		11,1 А	5,5 кВт	9,2 А	4 кВт	Ведущий (Master)
CIMR-AC4A0011FAA-S2603S		11,1 А	5,5 кВт	9,2 А	4 кВт	Ведомый (Slave)
CIMR-AC4A0018FAA-S2603M		17,5 А	7,5 кВт	14,8 А	5,5 кВт	Ведущий (Master)
CIMR-AC4A0018FAA-S2603S		17,5 А	7,5 кВт	14,8 А	5,5 кВт	Ведомый (Slave)
CIMR-AC4A0023FAA-S2603M		23 А	11 кВт	18 А	7,5 кВт	Ведущий (Master)
CIMR-AC4A0023FAA-S2603S		23 А	11 кВт	18 А	7,5 кВт	Ведомый (Slave)
CIMR-AC4A0031FAA-S2603M		31 А	15 кВт	24 А	11 кВт	Ведущий (Master)
CIMR-AC4A0031FAA-S2603S		31 А	15 кВт	24 А	11 кВт	Ведомый (Slave)
CIMR-AC4A0038FAA-S2603M		38 А	18,5 кВт	31 А	15 кВт	Ведущий (Master)
CIMR-AC4A0038FAA-S2603S		38 А	18,5 кВт	31 А	15 кВт	Ведомый (Slave)
CIMR-AC4A0044FAA-S2603M		44 А	22 кВт	39 А	18,5 кВт	Ведущий (Master)
CIMR-AC4A0044FAA-S2603S		44 А	22 кВт	39 А	18,5 кВт	Ведомый (Slave)
CIMR-AC4A0058AAA-S2603M		58 А	30 кВт	45 А	22 кВт	Ведущий (Master)
CIMR-AC4A0058AAA-S2603S		58 А	30 кВт	45 А	22 кВт	Ведомый (Slave)
CIMR-AC4A0072AAA-S2603M		72 А	37 кВт	60 А	30 кВт	Ведущий (Master)
CIMR-AC4A0072AAA-S2603S		72 А	37 кВт	60 А	30 кВт	Ведомый (Slave)
CIMR-AC4A0088AAA-S2603M		88 А	45 кВт	75 А	37 кВт	Ведущий (Master)
CIMR-AC4A0088AAA-S2603S		88 А	45 кВт	75 А	37 кВт	Ведомый (Slave)
CIMR-AC4A0103AAA-S2603M		103 А	55 кВт	91 А	45 кВт	Ведущий (Master)
CIMR-AC4A0103AAA-S2603S		103 А	55 кВт	91 А	45 кВт	Ведомый (Slave)
CIMR-AC4A0139AAA-S2603M		139 А	75 кВт	112 А	55 кВт	Ведущий (Master)
CIMR-AC4A0139AAA-S2603S		139 А	75 кВт	112 А	55 кВт	Ведомый (Slave)
CIMR-AC4A0165AAA-S2603M		165 А	90 кВт	150 А	75 кВт	Ведущий (Master)
CIMR-AC4A0165AAA-S2603S		165 А	90 кВт	150 А	75 кВт	Ведомый (Slave)
CIMR-AC4A0208AAA-S2603M		208 А	110 кВт	180 А	90 кВт	Ведущий (Master)
CIMR-AC4A0208AAA-S2603S		208 А	110 кВт	180 А	90 кВт	Ведомый (Slave)
CIMR-AC4A0250AAA-S2603M		250 А	132 кВт	216 А	110 кВт	Ведущий (Master)
CIMR-AC4A0250AAA-S2603S		250 А	132 кВт	216 А	110 кВт	Ведомый (Slave)
CIMR-AC4A0296AAA-S2603M		296 А	160 кВт	260 А	132 кВт	Ведущий (Master)
CIMR-AC4A0296AAA-S2603s		296 А	160 кВт	260 А	132 кВт	Ведомый (Slave)
CIMR-AC4A0362AAA-S2603M		362 А	185 кВт	304 А	160 кВт	Ведущий (Master)
CIMR-AC4A0362AAA-S2603S		362 А	185 кВт	304 А	160 кВт	Ведомый (Slave)
CIMR-AC4A0414AAA-S2603M		414 А	220 кВт	370 А	185 кВт	Ведущий (Master)
CIMR-AC4A0414AAA-S2603S		414 А	220 кВт	370 А	185 кВт	Ведомый (Slave)
CIMR-AC4A0515AAA-S2603M		515 А	250 кВт	450 А	220 кВт	Ведущий (Master)
CIMR-AC4A0515AAA-S2603S		515 А	250 кВт	450 А	220 кВт	Ведомый (Slave)
CIMR-AC4A0675AAA-S2603M		675 А	355 кВт	605 А	315 кВт	Ведущий (Master)
CIMR-AC4A0675AAA-S2603S		675 А	355 кВт	605 А	315 кВт	Ведомый (Slave)
CIMR-AC4A0930AAA-S2603M		930 А	500 кВт	810 А	450 кВт	Ведущий (Master)
CIMR-AC4A0930AAA-S2603S		930 А	500 кВт	810 А	450 кВт	Ведомый (Slave)
CIMR-AC4A1200AAA-S2603M		1200 А	630 кВт	1090 А	560 кВт	Ведущий (Master)
CIMR-AC4A1200AAA-S2603S		1200 А	630 кВт	1090 А	560 кВт	Ведомый (Slave)
