Описание товара:

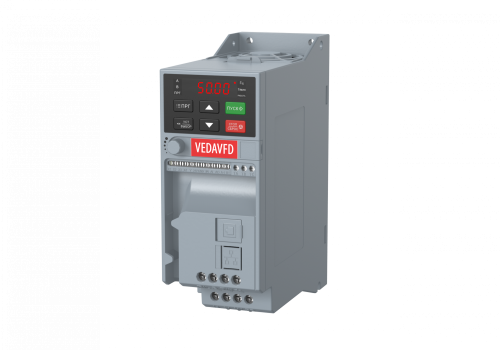

Серия VF-51 — это универсальный преобразователь частоты для управления насосами и вентиляторами и для решения задач общей автоматизации.

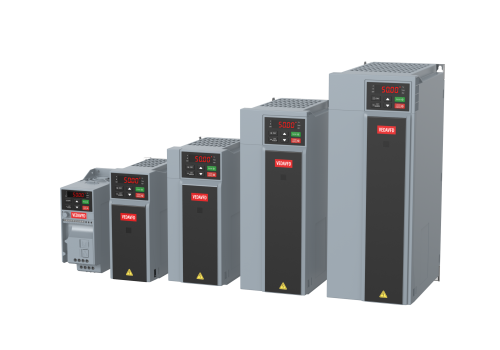

Привод предназначен для работы в сетях питания 1×220 В и 3×380 В и мощностью от 0,4 до 22 кВт. Привод имеет встроенный сетевой интерфейс RS-485. Имея «книжную» конструкцию, приводы данной серии позволяют монтировать их «стенка к стенке» без снижения номинальных характеристик.

Преобразователи частоты VF-51 позволяют работать с длинами моторного кабеля до 100 м без снижения номинальных характеристик.

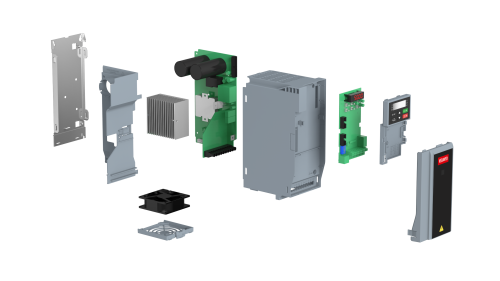

В результате разделения системы охлаждения исключено прохождение потока воздуха через электронные компоненты, что повышает срок службы самого преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50 °С.

* 1-фазные ПЧ: 150% 20сек, 180% 0.5сек.

* 3-фазные ПЧ: 150% 60сек, 180% 5сек, 200% 0.5сек.

Характеристики:
Бренд
VEDA
Наименование
Преобразователь частоты
Артикул
ABA00005
Габариты, мм
177х65х148
Тепловые потери, Вт
30
Ток перегрузки 150%
4,5
Серия
VF-51
Номинальный ток (А)
3
Напряжение питания
380
Степень защиты
20
Перегрузочная способность
нормальная
Мощность (Вт)
0,75
Доставка по РБ до 2-ух дней
Доставка по РБ до 2-ух дней
Низкие цены
Низкие цены
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Разные способы оплаты
Разные способы оплаты

Описание товара

Общие технические характеристики VF-51

Входные характеристики сети питания (R, S, T/L, N)
Диапазон напряжения, В S2: 1×220; T4: 3×380
Частота сети, Гц 50/60 ±5 %
Допустимые отклонения, % Коэффициент дисбаланса напряжения <3Степень искажения соответствует требованиям IEC61800-2
Коэффициент мощности (cos φ)≥ φ)≥ 0,94 (с дросселем в звене постоянного тока)
КПД инвертора, %≥ %≥ 96
Выходные характеристики (U, V, W) Выходное напряжение
Выходное напряжение 0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %)
Выходная частота, Гц 0–200 (режим VVC+),0–299 (режим U/f)
Точность регулирования частоты на выходе, % ± 0,5 от максимального значения частоты
Перегрузочная способность по току от номинального значения Для ПЧ 1×220 В: 150 % в течение 20 с, 180 % в течение 5 с.Для ПЧ 3×380 В: 150 % в течение 1 мин, 180 % в течение 5 с, 200 % в течение 0,5 с
Основные показатели регулирования
Тип двигателя Асинхронный двигатель,синхронный двигатель с постоянными магнитами (PMSM)
Режим управления двигателем U/f без обратной связи,векторное управление без датчика положения
Модуляция Оптимизированная пространственно-векторная ШИМ
Несущая частота, кГц 1–16
Диапазон регулирования скорости Векторное управление без о/c: 1:100 при номинальной нагрузке
Точность поддержания установившейся скорости Векторное управление без о/c: ≤ 2 % от номинальной синхронной скорости
Пусковой момент Векторное управление без о/c: 150 % от номинального момента при 0,5 Гц
Скорость реакции на изменение момента Векторное управление без о/c: <20 мс
Точность поддержания частоты Цифровое задание: ± 0,01 % от максимальной частоты. Аналоговое задание: ± 0,2 % от максимальной частоты
Шаг настройки частоты Цифровое задание: 0,01 Гц.Аналоговое задание: 0,05 % от максимальной частоты
Основные функции
Возможность торможения постоянным током Начальная частота: 0–50 Гц.Время торможения: 0,1–60 с.Ток торможения: до 150 % от номинального тока
Компенсация момента Автоматический режим: до 100 %. Ручной режим: до 30 %
Кривая U/f Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
Кривые разгона и торможения Два типа: линейная кривая, S-образная кривая разгона и торможения.Четыре набора времени разгона и торможения;шаг по времени 0,01 с, максимум – 650 с
Номинальное выходное напряжение Можно установить от 50 до 100 % от входного напряжения.100% при использовании функции компенсации напряжения питания
Автоматическая регулировка напряжения Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
Автоматическая функция энергосбережения Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
Стандартные функции ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
Входы задания частоты Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами)
Входы 1 аналоговый вход по напряжению и току, 4 цифровых входа
Источники команды СТАРТ Панель оператора, цифровой вход, шина связи
Сигналы входных команд Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария
Выходы 1 аналоговый выход по току и напряжению, 1 цифровой выход, 1 реле
Дисплей Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров)
Окружающая среда, исполнение привода
Корпус IP20 (принудительное возд. охлаждение)
Максимальная высота, м 1000, при превышении — понижение характеристик 1 %/100 м
Рабочая температура, °С –10 ... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ?C с пониженной нагрузкой
Относительная влажность, % 5–95 (без выпадения конденсата)
Вибрации, g 0,6 (5,9 м/c2) в вибродиапазоне 9–200 Гц
Температура хранения, °С –40 ... +60
Монтаж Настенный, шкафной
