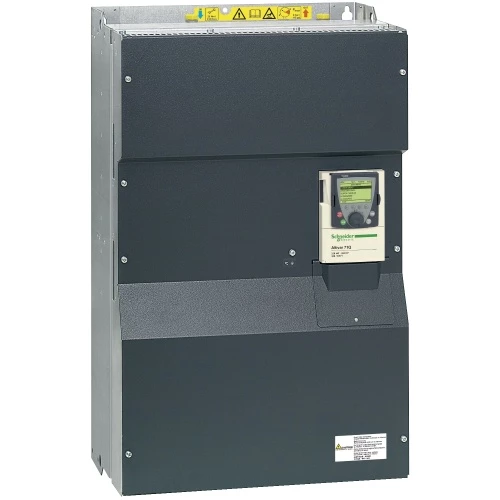

Преобразователь частоты ATV71QC16N4

Преобразователи частоты Schneider Electric Altivar 71Q

Altivar 71Q - Преобразователь частоты с водяным охлаждением от 90 до 630 кВт.

Система водяного охлаждения - для жёстких условий эксплуатации и эффективного отвода тепла.

Altivar 71Q - преобразователь частоты с водяным охлаждением для двигателей мощностью от 90 до 630 кВт. Применяется в тяжелых условиях эксплуатации, где требуются преобразователи с очень высокой эксплуатационной надёжностью. Интегрированный контур водяного охлаждения оптимально рассеивает избыточное тепло от силовых модулей преобразователя частоты и позволяет построить полностью герметичный шкаф управления.

Характеристики

• 3-фазное питание, 380 - 480 В, для двигателей от 90 до 500 кВт
• 3-фазное питание, 500 - 690 В, для двигателей от 110 до 630 кВт
• Конфигурирование, настройка и программирование идентичны преобразователям ATV61/71 с воздушным охлаждением
• Карта управления насосной станцией (до 5 насосов)
• Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, Ethernet, Interbus, CC-Link и т.д.)
• Карты программируемого контроллера
• Специальные входы/выходы для прикладных функций
• Карты подключения энкодера
• Встроенный ЭМС фильтр
• Использование в контурах охлаждения закрытого или открытого типа
• Возможность применения в качестве хладагента промышленной или пресной воды
• Температура подачи хладагента до +55°C

Откройте для себя Активный выпрямитель напряжения (Active Front End, AFE) обеспечивающий улучшение динамических характеристик и экономию энергии.

• Активный выпрямитель напряжения позволяет уменьшить общее гармоническое искажение по току (THDI) преобразователя до уровня ниже 4%
• Преобразователь Altivar с АВН работает даже в нестабильных сетях

Преимущества
Высокая устойчивость к внешним факторам

• Защита встроенного контура охлаждения преобразователя от коррозии за счет применения охлаждающих трубок из нержавеющей стали
• Эффективная система охлаждения: от 85 до 100% тепловыделения в шкафу управления рассеивается системой водяного охлаждения
• Минимальные отложения благодаря плавному потоку в контуре
• Возможность применения в качестве хладагента промышленной или пресной воды
• Возможность использования система охлаждения закрытого или открытого типа
• Температура подачи хладагента в контур охлаждения преобразователя частоты до +55°C
• Уменьшение затрат на создание системы кондиционирования и вентиляции
• Длительное время работы без технического обслуживания

Простота и надёжность монтажа

• Чёткое разделение электрических и гидравлических соединений
• Внутренняя перегородка между электронной частью и контуром водяного охлаждения
• Исключение попадания воздуха в систему охлаждения преобразователя за счёт верхнего подключения гидравлического контура

Совместимость со стандартными преобразователями Altivar

• Конфигурирование, настройка и программирование идентично преобразователям с воздушным охлаждением
• Возможность использования опций стандартных преобразователей Altivar 61/71

Применение

Горные работы и туннелестроение:
В герметичных шкафах со степенью защиты IP55 и выше возникает необходимость полностью отводить тепло от блока электропривода. Следовательно, охлаждающая вода должна обеспечить 100-процентное рассеяние тепла. Это легко можно сделать с помощью дополнительного воздушно-водяного теплообменника. При этом необходимая циркуляция воздуха внутри шкафа обеспечивается вентиляторами преобразователя.

При применения в горных работах и туннелестроении преобразователь частоты Altivar 71Q имеет следующие важные преимущества

• Встроенные вентиляторы, обеспечивающие внутреннюю циркуляцию воздуха в шкафу
• Полное превышение нагрузки доступно даже для минимальных скоростей
• Оптимальное соответствие требованиям по низкому уровню шума благодаря полностью закрытому блоку преобразователя

Дробильное оборудование

Окружающее пространство вокруг приводов дробилок, особенно если речь идёт об утилизации отходов, всегда насыщено пылью, в том числе проводящими частицами. В результате к степени защиты электрооборудования в данном случае предъявляются особые требования. В идеале проникновение опасных частиц предотвращается герметичными перегородками, установленными между доступной зоной подключений, блоком преобразователя и контуром охлаждения.
При использовании в составе дробильного оборудования преобразователь частоты Altivar 71Q имеет следующие важные преимущества:

• Кожух преобразователя полностью закрыт и не должен открываться для выполнения подключений или ввода в действие
• Пусковой вращающий момент неизменно высок, даже в случае частых включений
• Вентиляторы преобразователя и воздушно-водяной теплообменник надёжно обеспечивают необходимое охлаждение внутри кожуха преобразователя

Полное наименование	Преобразователь частоты ATV71QC16N4 Schneider Electric
Серия	ATV71
Напряжение, В	380
Мощность, кВт	160
Ток, А	314
Количество фаз на входе	3
Количество фаз на выходе	3
Степень защиты (IP)	IP20
Высота, мм	950
Ширина, мм	585
Глубина, мм	377
