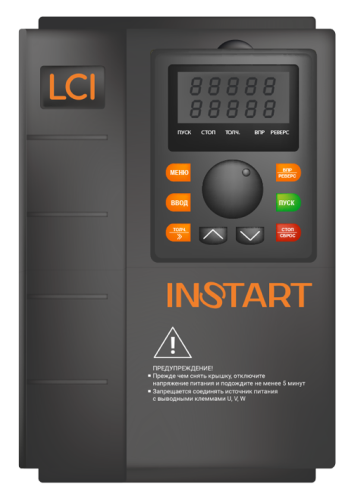

Преобразователь частоты Instart LCI-G11/P15-4B
Характеристики:
Бренд
Instart
Наименование
Преобразователь частоты
Вид карточки товара в топе
Обычная
Гарантия
3 года
Серия
LCI
Номинальная мощность (кВт)
11
Номинальный ток (А)
25
Напряжение питания
3Ф 380В
Выходное напряжение
3Ф 380В
Доставка по РБ до 2-ух дней
Доставка по РБ до 2-ух дней
Низкие цены
Низкие цены
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Разные способы оплаты
Разные способы оплаты

Описание товара

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

МОДЕЛЬ

МОЩНОСТЬ, КВТ

ТОК, А

ОБЩЕПРОМЫШ-ЛЕННЫЙ РЕЖИМ (G)

НАСОСНЫЙ РЕЖИМ (P)

ОБЩЕПРОМЫШ-ЛЕННЫЙ РЕЖИМ (G)

НАСОСНЫЙ РЕЖИМ (P)

LCI-G5.5/P7.5-4B

5,5

7,5

13

17

LCI-G7.5/P11-4B

7,5

11

17

25

LCI-G11/P15-4B

11

15

25

32

LCI-G15/P18.5-4B

15

18,5

32

37

LCI-G18.5/P22-4В

18,5

22

37

45

LCI-G22/P30-4В

22

30

45

60

LCI-G30/P37-4

30

37

60

75

LCI-G37/P45-4

37

45

75

90

LCI-G45/P55-4

45

55

90

110

LCI-G55/P75-4

55

75

110

152

LCI-G75/P90-4

75

90

152

176

LCI-G90/P110-4

90

110

176

210



Общепромышленный режим (G) используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

ПОКАЗАТЕЛЬ

ЗНАЧЕНИЕ

ОСНОВНАЯ ФУНКЦИЯ

МАКСИМАЛЬНАЯ ЧАСТОТА

0 ~ 600 Гц

НЕСУЩАЯ ЧАСТОТА

0,5 кГц ~ 16 кГц

РАЗРЕШЕНИЕ ВХОДНОЙ ЧАСТОТЫ

Цифровая настройка 0,01 Гц

Аналоговая настройка: максимальная частотаx 0,1%

РЕЖИМ УПРАВЛЕНИЯ

U/f

векторный с разомкнутым контуром (бездатчиковый) (SVC)

векторный с обратной связью (VC)

ПУСКОВОЙ МОМЕНТ

Тип G: 0,3 Гц/150% (SVC) 0Гц/180% (VC)

Тип P: 0,5 Гц/110%

ДИАПАЗОН СКОРОСТЕЙ

1:200 (SVC)

1:1000 (VC)

ТОЧНОСТЬ СКОРОСТИ

±0,5% (SVC)

±0,02% (VC)

ТОЧНОСТЬ УПРАВЛЕНИЯ МОМЕНТОМ

±10% (SVC)

±5% (VC)

ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ

Тип G: 150% номинального тока в течение 60 с; 180% номинального тока в течение 3 секунд

Тип P: 120% номинального тока в течение 60 с; 150% номинального тока в течение 3 секунд

УВЕЛИЧЕНИЕ МОМЕНТА

Автоматическое увеличение момента

Увеличение момента вручную: 0,1% ~ 20,0%

ХАРАКТЕРИСТИКА U/F

Прямая

Квадратичная (6 видов)

Ломанная
(по нескольким точкам)

ХАРАКТЕРИСТИКА РАЗГОНА/ЗАМЕДЛЕНИЯ

Линейный или S-образный режим разгона/замедления, четыре значений времени разгона/замедления (0,0 ~ 6000,0 с)

ТОРМОЖЕНИЕ ПОСТОЯННЫМ ТОКОМ

Частота торможения постоянным током: от 0,00 Гц до 10 Гц

Время торможения: от 0,0 до 100,0 с

Ток торможения: от 0,0 до 150%

ТОЛЧКОВЫЙ РЕЖИМ

Диапазон частот толчкового режима 0,00 Гц ~ максимальная частота

ПЛК И МНОГОСТУПЕНЧАТЫЙ РЕЖИМ РАБОТЫ

16-скоростная работа через встроенный ПЛК или цифровые входы

ВСТРОЕННЫЙ ПИД

Надёжная реализация системы управления с датчиком обратной связи.

АВТОМАТИЧЕСКАЯ СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (AVR)ПРИ ИЗМЕНЕНИИ НАПРЯЖЕНИЯ СЕТИ ВЫХОДНОЕ НАПРЯЖЕНИЕ ПОДДЕРЖИВАЕТСЯ ПОСТОЯННЫМ

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ/ПЕРЕГРУЗКИ ПО ТОКУ

Для предотвращения выхода устройства из строя

БЫСТРОЕ ОГРАНИЧЕНИЕ ТОКА

Позволяет избежать аварийных ситуаций при эксплуатации путем ограничения тока

УПРАВЛЕНИЕ МОМЕНТОМ

Векторная модель управления с разомкнутым/замкнутым контуром обеспечивает управление моментом

СВОЙСТВА

БЕЗОСТАНОВОЧНАЯ РАБОТА

Пропадание питания:

Менее 15 мс: Непрерывная работа

Более 15 мс: Допускается автоматический перезапуск

РЕЖИМ КОНТРОЛЯ СКОРОСТИ

Определяет скорость вращающегося электродвигателя, чтобы обеспечить подхват на ходу

ВЫБОР МЕЖДУ ДВУМЯ ГРУППАМИ ПАРАМЕТРОВ ЭЛЕКТРОДВИГАТЕЛЕЙ

Преобразователь может выбирать между двумя электродвигателями. Каждый электродвигатель может иметь разные номинальные параметры

ПОДДЕРЖКА СЕТЕВЫХ ПРОТОКОЛОВ

Modbus-RTU

ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЯ ОТ ПЕРЕГРЕВА

Реализуется с помощью аналоговых входов

ПОДДЕРЖКА НЕСКОЛЬКИХ ЭНКОДЕРОВ

Поддержка инкрементальных энкодеров и энкодеров с открытым коллектором

ОСОБЕННОСТИ РАБОТЫ

КАНАЛЫ УПРАВЛЕНИЯ

Панель управления, клеммы управления, сетевые протоколы..

ЗАДАНИЕ ЧАСТОТЫ

цифровое задание, аналоговое задание напряжения/тока, задание высокочастотных импульсов и задание с сетевых протоколов.

ВХОДЫ УПРАВЛЕНИЯ

6 цифровых входных клемм (S)

2 аналоговых входа (AI) с диапазоном 0 ~ 10 В или 0/4 мА ~ 20 мА

1 аналоговый вход (AI3) с диапазоном -10 ~ +10 В

ВЫХОДЫ УПРАВЛЕНИЯ

1 многофункциональный (MO) цифровой выход

2 релейных выхода

2 аналоговых выхода (AO) с диапазоном 0/4 ~ 20 мА или 0 ~ 10 В.

ДИСПЛЕЙ И ЭКСПЛУАТАЦИЯ

ПАРОЛЬНАЯ ЗАЩИТА

Защита от несанкционированного входа.

ФУНКЦИИ ЗАЩИТЫ

Защита от обрыва фазы на входе/выходе; защита от сверхтоков; защита от перенапряжения; защита от пониженного напряжения; защита от перегрева; защита от перегрузки; защита от неисправности тормозного резистора.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Тормозной модуль, платы PG для связи с энкодером.

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

МЕСТО УСТАНОВКИ

В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата.

ВЫСОТА НАД УРОВНЕМ МОРЯ

Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках)

ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ

-10+40 (эксплуатация со сниженными номинальными характеристиками при температурах от 40 до 50 )

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ

Относительная влажность ниже 95%, без конденсации

ВИБРАЦИЯ

Менее 5,9 м/с (0,6 g)

ТЕМПЕРАТУРА ХРАНЕНИЯ

-20~+60
