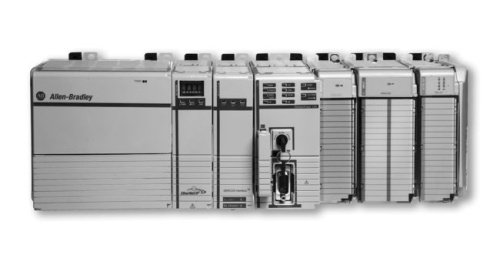

1768-L4x / 1768-L4xS CompactLogix Контроллеры

Система 1768-L4x CompactLogix сочетает в себе 1768 объединительную плату для общения и поддержки движения и задней шины 1769 для поддержки ввода / вывода.Контроллер 1768 предназначен для комплексного движения и более сложных требований к связи, чем другие контроллеры CompactLogix.

 Система 1768-L4x обеспечивает

• как 1768 объединительная плата и 1769 объединительной платы.
• 1768 объединительная плата поддержка 1768 контроллер, в 1768 блок питания, и не более четырех 1768 модулей.
• 1769 объединительная плата поддержка не более тридцати 1769 модулей ввода / вывода.
• один RS-232 порт.



 1768-L4xS CompactLogix,  обеспечивает контроль безопасности, вплоть до SIL 3 в соответствии с IEC 61508, и приложения, вплоть до PLe/Cat.4 соответствии с ISO 13849-1.Безопасность и стандартные задачи имеют Те же правила во время развития-кратным программистов проекта, онлайн-редактирования, и заставляя все разрешено. Как только проект будет протестирован и готов к окончательной проверки, Целевая безопасности установлен в SIL 3, который затем насильственного контроллером GuardLogix. Когда память безопасности блокируется и защищен, логика безопасности не могут быть изменены, и все функции безопасности работают с SIL 3. На стандартной панели регулятора GuardLogix, все функции работают как обычный контроллер Logix. Таким образом онлайн редактирования, заставляя, и другие мероприятия все разрешено. При таком уровне интеграции, память безопасности можно прочитать с помощью стандартных логических и внешних устройств, таких как HMI, или другими контроллерами, что исключает необходимость для кондиционирования память безопасности для использования в другом месте. Результат легко общесистемной интеграции и возможность отображения статуса безопасности на дисплеях или шатры. Ethernet или сети ControlNet могут быть использованы для безопасности блокировки между контроллерами GuardLogix. Несколько контроллеров GuardLogix могут обмениваться данными по технике безопасности для зоны к зоне блокировки, или один контроллер GuardLogix можете использовать пульт дистанционного распределенной безопасности I / O между различными клеток / областях. Подключение устройства Поле может быть установлена ​​над Ethernet или DeviceNet сетях.



 Система 1768-L4xS обеспечивает

• как 1768 объединительная плата и 1769 объединительной платы.
• 1768 объединительная плата поддержка 1768 контроллер, в 1768 блок питания, и не более четырех 1768 модулей.
• 1769 объединительная плата поддержка до тридцати 1769 модулей.
• один RS-232 порт.
• Уровень безопасности 3 (SIL 3) защита.
